GGM C7SF4PHFT5

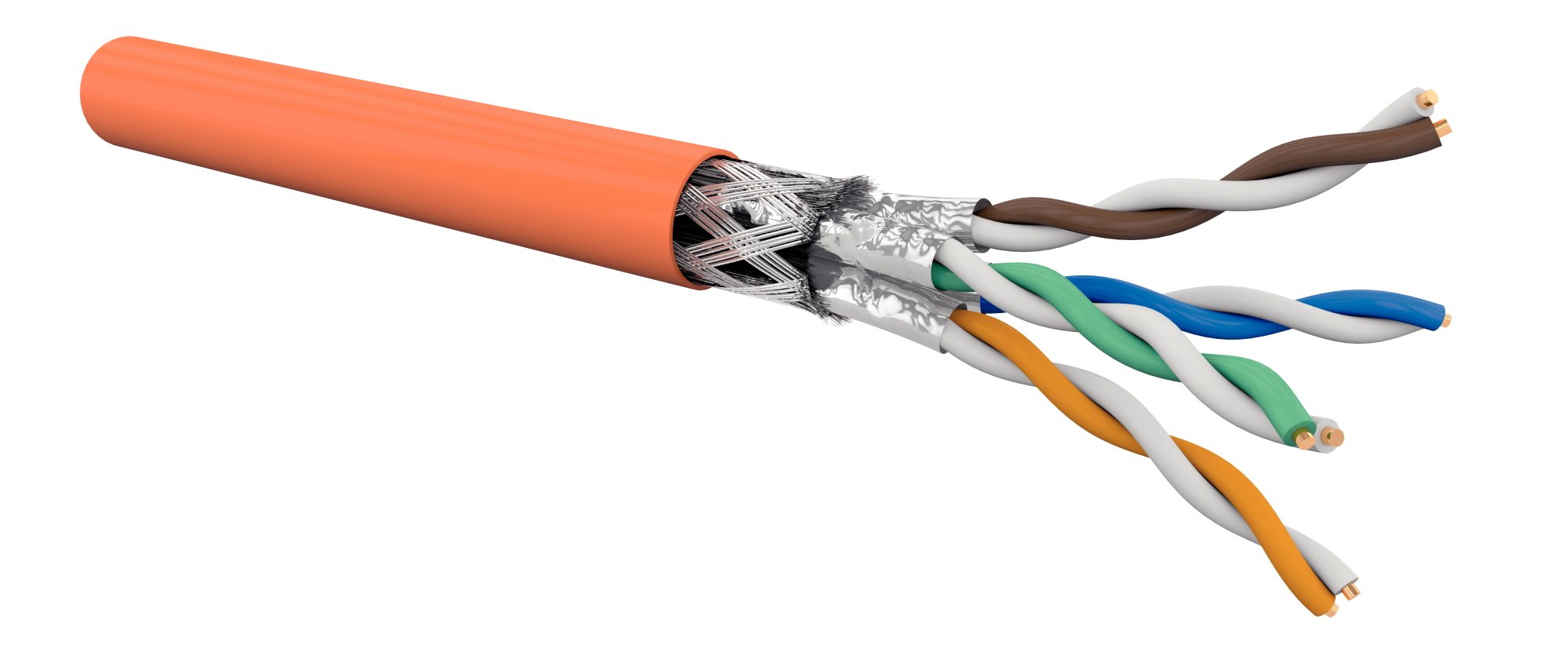

Câble 4 paires CAT7 S/FTP LSHF Orange (touret de 500 m)

Les câbles GIGAMEDIA CAT7 sont conçus pour dépasser les spécifications relatives aux différentes normes correspondantes à la classe F et supporte des applications allant jusqu'au 10 Gigabit Ethernet (10GBaseT). Ces câbles sont écrantés par paire afin d'optimiser les performances du NEXT (diaphonie) et possèdent un blindage général par une tresse.Associés aux connecteurs GIGAMEDIA CAT6A blindés, l'écrantage par paire ainsi que la tresse générale offrent également la possibilité d'optimiser l'immunité aux perturbations électromagnétiques.

Les câbles GIGAMEDIA CAT7 sont conçus pour dépasser les spécifications relatives aux différentes normes correspondantes à la classe F et supporte des applications allant jusqu'au 10 Gigabit Ethernet (10GBaseT). Ces câbles sont écrantés par paire afin d'optimiser les performances du NEXT (diaphonie) et possèdent un blindage général par une tresse.
Associés aux connecteurs GIGAMEDIA CAT6A blindés, l'écrantage par paire ainsi que la tresse générale offrent également la possibilité d'optimiser l'immunité aux perturbations électromagnétiques.

Applications	IEEE802.3 : 10GBase-T, 5GBase-T, 2.5GBase-T, 1000Base-T, 100Base-Tx, 10Base-T, IEEE 802.3af/at/bt (PoE/PoE+/4PPoE)
Blindage	S/FTP
Catégorie	7
Normes	EN50288-4-1, ; EN50173-1, ; ISO/IEC11801, ; IEC 61156-5
Gamme de fréquence	De 0 à 900 MHz
Impédance	100
Jauge (AWG)	23
Nature du conducteur	Cuivre monobrin
Nombre de paires	1X4
Type de gaine	LSOH
Couleur de gaine	Orange
RAL Gaine	RAL 2003
Diamètre de gaine extérieure (mm)	7.3
NVP (%)	79
Comportement au feu	EN 13501-6: Dca, s2, d2, a2; EN 50575; EN 50399; EN 60332-1
Diamètre d'isolant (mm)	1.35
Nature de l'isolant	polyéthylène
Marking	GIGAMEDIA EN 50173 CAT7 S/FTP LSHF -C7SF4PHF-TP014A ? Dca NVP 79% 4PAIR 23 AWG [lot n°] XXXXXX m
Conditionnement	Touret de 500m

Caractéristiques ETIM

Type de blindage	S/FTP
Duplex	Non
Composition du conducteur	cuivre
Surface du conducteur	nu
Diamètre du conducteur	0.574 mm
Section de conducteur	0.259 mm²
Taille AWG	23
Construction du conducteur	classe 1 - âme massive
Nombre de conducteurs	8
Nombre d'éléments de câblage	4
Pairage	pairs
Isolant	autre
Spécification de l'isolation principale	polyéthylène (PE)
Marquage des conducteurs selon CENELEC HD 308 S2	Non
Identification du conducteur	couleur
Câblage	autre
Elément de blindage	tresse
Câble longitudinal avec blocage d'eau	Non
Câble radial avec blocage d'eau	Non
Convient pour une installation dans le sol	Non
Type d'installation souterraine autorisé	tube d'installation pour mise à la terre
Armature/ferraillage	sans
Géométrie du câble	rond
Retardateur de flamme selon IEC 60332-1-2	Oui
Retardateur de flamme selon IEC 60332-3-22 (Cat A)	Non
Retardateur de flamme selon IEC 60332-3-23 (Cat B)	Non
Retardateur de flamme selon IEC 60332-3-24 (Cat C)	Non
Retardateur de flamme selon IEC 60332-3-25 (Cat D)	Oui
A faible dégagement de fumée selon IEC 61034-2	Oui
Classe de réaction au feu selon EN 13501-6	Dca
Résistant à l'huile	Non
Diamètre extérieur	7.3 mm
Température d'installation	00 - 50
Température de fonctionnement	-20 - 60
NVP	79 %
Certifié pour utilisation nautique/maritime	Non
Classe de séparation selon EN 50174-2	D
Convient comme câble téléphonique	Non
Convient comme câble données informatiques	Oui
Convient comme câble de signalisation	Non
Convient comme câble pour alarme de sécurité	Non
Fil auxiliaire	Oui
Avec corde d'arrachage	Non
Anti-rongeurs	Non
Compatible avec Grade2TV selon XP-C 90-483	Non
Compatible avec Grade3TV selon XP-C 90-483	Non
