Câbles fibre

Les câbles fibre optique sont la base de toute infrastructure performante, qu’il s’agisse d’un backbone de bâtiment, d’une rocade inter-baies, d’un déploiement FTTH, d’un réseau de campus ou d’une installation en environnement industriel. Pour un installateur, le bon choix dépend avant tout de la distance, du type de fibre utilisé — OS2, OM3, OM4, OM5 ou G657 —, du mode de pose, du nombre de fibres, de la résistance mécanique et de la gaine extérieure.

L’objectif est clair : garantir le débit, maîtriser l’atténuation, respecter les contraintes du terrain et prévoir l’évolutivité future du site.

Quels types de câbles fibre choisir selon le projet ?

Câbles LAN fibre pour réseaux tertiaires et datacenters

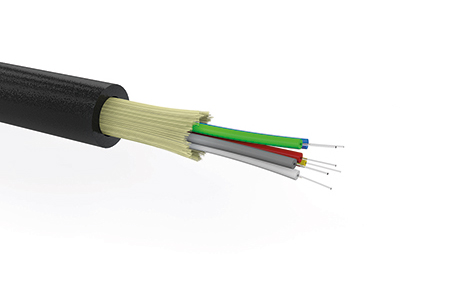

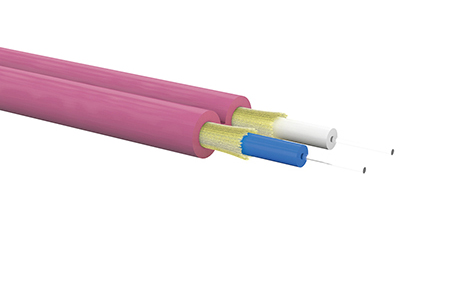

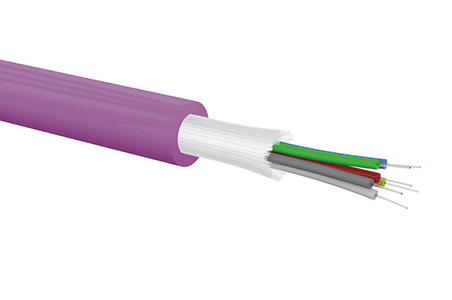

Pour un réseau tertiaire ou un datacenter, les câbles LAN fibre couvrent les besoins de desserte, de liaison entre baies et de colonne montante. On distingue notamment les câbles de distribution intérieure, les câbles intérieur / extérieur et les câbles extérieurs.

Une structure serrée facilite généralement la pose et la terminaison directe sur site. À l’inverse, une structure libre de type unitube ou multitubes est souvent mieux adaptée à certaines liaisons de rocade, de campus ou de distribution extérieure.

Pour approfondir votre choix, consultez les catégories câble LAN fibre, câbles de distribution intérieure, câbles intérieur / extérieur et câbles extérieurs.

Câbles fibre industriels pour environnements sévères

En environnement sévère, les câbles industriels fibre sont conçus pour résister à la flexion, à l’écrasement, aux UV, aux huiles ou à certaines contraintes chimiques. Ils sont adaptés aux sites industriels, installations techniques, applications de vidéoprotection extérieure et infrastructures exposées.

Des références telles que le GGM FO4B9PUST ou le GGM FO12B3PUST répondent particulièrement bien aux usages nécessitant une résistance mécanique et environnementale renforcée.

Câbles FTTH pour l’accès abonné

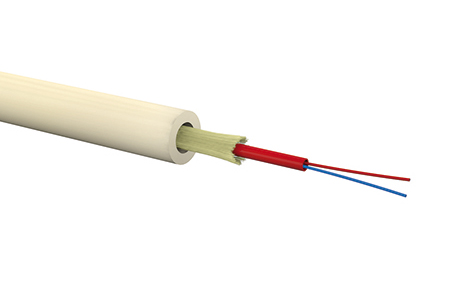

Pour l’accès abonné, les câbles FTTH répondent à une logique de déploiement différente. Ils comprennent notamment les câbles drop, les câbles de colonne montante, les câbles abonnés et les câbles aéro-souterrains.

La fibre G657A2, plus tolérante aux faibles rayons de courbure, est souvent privilégiée dans les installations FTTH. Un câble comme le GGM F4BG657DLST ou un ensemble tel que le GGM DTIO1F50M simplifie les déploiements en logement et dans le petit tertiaire.

Comment choisir entre OS2, OM3, OM4 ou G657 ?

Le type de fibre doit être sélectionné selon la distance, le débit attendu, les équipements actifs utilisés et les contraintes de pose. Chaque technologie répond à des usages spécifiques au sein des réseaux professionnels.

• OS2 : le choix le plus polyvalent pour les longues distances, les rocades inter-bâtiments, les liaisons de campus et les architectures évolutives.
• OM3 : particulièrement adapté aux réseaux internes haut débit, aux salles informatiques et aux applications de bâtiment tertiaire.
• OM4 : apporte davantage de marge pour les applications à haut débit, les architectures à forte densité et les besoins évolutifs en datacenter.
• G657 : recommandée lorsque les contraintes de rayon de courbure sont importantes, notamment en FTTH, logement, colonne montante ou petits coffrets.

Guide de choix rapide

• Pour une liaison backbone de bâtiment : privilégier un câble OS2 intérieur / extérieur.
• Pour une distribution LAN interne : un câble OM3 de distribution intérieure ou un câble LAN OM4 constitue souvent un bon compromis.
• Pour un bâtiment recevant du public ou soumis à des contraintes incendie : vérifier la classe CPR requise, telle que Dca, Cca ou B2ca.
• Pour une desserte FTTH : choisir un câble drop G657A2 ou un câble abonné adapté au cheminement réel.

Quelles erreurs éviter sur un chantier fibre ?

Les erreurs les plus fréquentes concernent le sous-dimensionnement du nombre de fibres, le choix d’une gaine non adaptée au cheminement, l’absence d’anticipation sur les rayons de courbure et la confusion entre les usages LAN, campus, industriels et FTTH.

Il est recommandé de prévoir une réserve de fibres et une architecture cohérente avec les futurs besoins du site. Cette anticipation réduit les reprises de chantier, facilite les extensions et permet d’intégrer de nouveaux services sans remplacer l’infrastructure existante.

Points de vigilance avant installation

• Définir le type de réseau : LAN, backbone, campus, FTTH ou industriel.
• Anticiper les débits actuels et les évolutions futures.
• Prévoir un nombre de fibres supérieur au besoin immédiat pour la réserve et la redondance.
• Choisir une gaine compatible avec le parcours intérieur, extérieur ou mixte.
• Respecter les rayons de courbure imposés par le type de fibre.
• Vérifier la classe CPR adaptée aux exigences du chantier.
• Associer le câble aux équipements de raccordement et de brassage compatibles.

Quels produits associer aux câbles fibre ?

Une installation fibre optique complète nécessite des équipements adaptés pour le raccordement, la protection, le brassage et la maintenance. GIGAMEDIA propose d’autres familles de produits permettant de construire une architecture cohérente et évolutive.

• La connectique fibre optique.
• Les fibres optiques préconnectorisées.
• Les tiroirs optiques.
• Les coffrets et boîtiers.
• Les cordons optiques.
• L’outillage fibre optique.

Pour une intégration propre dans un local technique, une baie 19 pouces GIGARACK Série 70 ou une baie GIGARACK Type 250 permet de structurer le brassage. Des références comme le boîtier GGM ODB16WM et le tiroir GGM GMTO12SCN complètent efficacement l’installation.

Questions fréquentes sur les câbles fibre optique

OS2 ou OM4 pour un réseau d’entreprise ?

La fibre OS2 est recommandée pour les longues distances, les liaisons inter-bâtiments et les architectures évolutives. La fibre OM4 est particulièrement adaptée aux liaisons internes à haut débit, notamment dans les bâtiments tertiaires et les datacenters.

Quand choisir une fibre G657 ?

La fibre G657 est recommandée lorsque le rayon de courbure est contraint, notamment dans les installations FTTH, les logements, les colonnes montantes et les petits coffrets de raccordement.

Structure serrée ou structure libre ?

La structure serrée facilite généralement la terminaison directe sur site et convient bien aux applications intérieures. La structure libre est davantage adaptée aux liaisons de distribution, de rocade ou de campus, selon les contraintes mécaniques et environnementales.

Pourquoi vérifier la classe CPR du câble ?

La classe CPR conditionne la conformité du câble aux exigences de réaction au feu applicables au bâtiment. Selon le chantier, une classe Dca, Cca ou B2ca peut être requise.

Combien de fibres prévoir ?

Il est recommandé d’anticiper les évolutions, la redondance, les futurs services et les éventuels besoins de maintenance. Prévoir une réserve de fibres évite souvent des travaux supplémentaires lors d’une extension.

Un câble FTTH peut-il remplacer un câble LAN ?

Pas systématiquement. Les câbles FTTH et LAN répondent à des usages, des niveaux de robustesse et des architectures de raccordement différents. Le choix doit être réalisé selon le contexte réel de l’installation.

Quels produits associer aux câbles fibre ?

Une installation complète nécessite généralement des raccords, des pigtails, un tiroir optique, un boîtier mural, des cordons optiques et des jarretières compatibles avec le type de fibre installé.
