Raccords fibre optique

Les raccords fibre optique assurent la continuité entre deux connecteurs et jouent un rôle central dans la stabilité du brassage optique. Présents dans les tiroirs optiques, les coffrets et boîtiers, les prises terminales optiques, les PTO et différents panneaux de brassage, ils garantissent l’alignement des ferrules et influencent directement la perte d’insertion du lien.

Pour un installateur, un raccord mal choisi ou de mauvaise qualité peut dégrader la recette, compliquer la maintenance et créer des défauts intermittents difficiles à identifier. Le choix du raccord doit donc être cohérent avec les connecteurs, le type de fibre, le support de montage et l’architecture globale du réseau.

À quoi sert un raccord fibre optique ?

Assurer l’interface entre deux connecteurs

Un raccord optique permet d’interfacer deux connecteurs fibre dans un support passif, tout en garantissant un alignement correct des ferrules. C’est une pièce simple en apparence, mais essentielle dans la chaîne optique. Sa qualité mécanique et son usinage conditionnent la stabilité du signal, la répétabilité des branchements et la tenue dans le temps.

S’intégrer dans un support de brassage ou de terminaison

Le raccord est conçu pour être installé dans un tiroir optique, un boîtier mural, une prise optique murale, une PTO ou un coffret de distribution FTTH. Il doit donc être choisi non seulement selon la connectique utilisée, mais également selon le support de montage et le contexte d’usage.

Comment choisir le bon raccord fibre optique ?

Choisir selon le type de connecteur

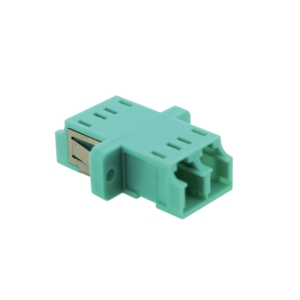

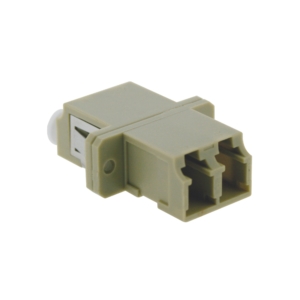

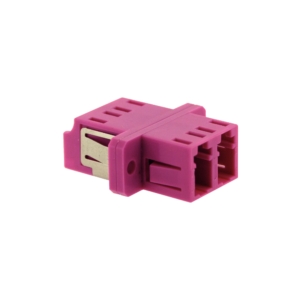

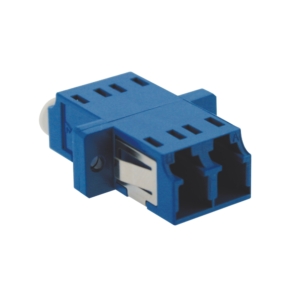

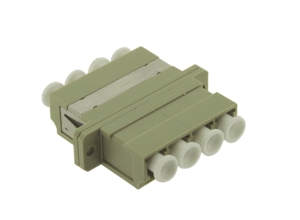

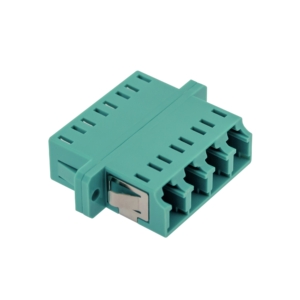

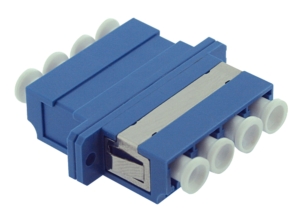

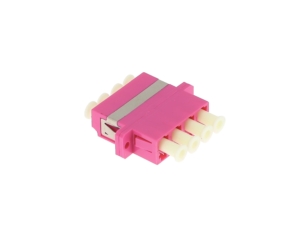

Le premier critère de choix est le format du connecteur : raccord LC duplex, raccord SC simplex ou raccord SC/APC, selon les connecteurs employés sur les cordons et les équipements.

En environnement LAN, le LC duplex est courant grâce à sa forte densité et à son utilisation fréquente dans les tiroirs optiques. En FTTH, le SC/APC est largement utilisé pour les prises terminales, les PTO et les boîtiers de terminaison.

Adapter le raccord au réseau : LAN, backbone ou FTTH

Un réseau tertiaire utilisant de la fibre OM3 ou OM4 dans un tiroir optique 1U ne nécessite pas les mêmes composants qu’un lien abonné en fibre G657 avec prise terminale optique. Il est donc nécessaire de vérifier la cohérence du raccord avec les câbles fibre, les cordons optiques, les connecteurs et le support de terminaison.

Vérifier le support de montage

Un raccord optique destiné à un tiroir doit être compatible avec le panneau ou le tiroir sélectionné. De la même manière, un raccord destiné à une PTO ou à un boîtier FTTH doit s’intégrer correctement au support, sans contrainte mécanique ni jeu excessif.

Guide de choix des raccords fibre

Pour une baie réseau ou un brassage optique en local technique, un raccord LC duplex est souvent le choix le plus logique, notamment avec des cordons LC/LC et un tiroir optique haute densité. Pour une terminaison plus classique, un raccord SC simplex reste une solution très utilisée.

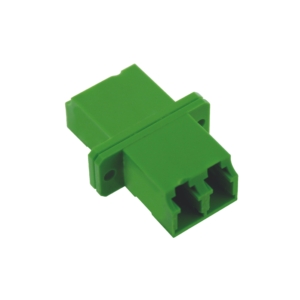

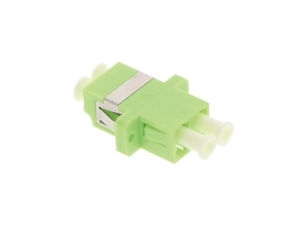

En FTTH, un raccord SC/APC est généralement préférable afin d’assurer la cohérence avec la PTO, les cordons G657 SC/APC et les boîtiers FTTH. Le type de polissage doit toujours être vérifié afin d’éviter toute incompatibilité entre les composants du lien optique.

Quelles erreurs éviter ?

Un mauvais raccord peut provoquer des pertes d’insertion, des faux contacts optiques ou une mauvaise tenue dans le support. Les erreurs les plus fréquentes concernent le mauvais choix entre APC et UPC, l’incompatibilité avec le support de montage et l’absence de cohérence avec le reste de la chaîne optique.

• Choisir un raccord incompatible avec le type de connecteur utilisé.
• Mélanger des connecteurs APC et UPC sur un même lien.
• Ne pas vérifier la compatibilité avec le tiroir, le panneau, la PTO ou le boîtier.
• Utiliser un raccord de qualité insuffisante sur un lien sensible.
• Oublier de prendre en compte le type de fibre et l’usage du réseau.
• Négliger le nettoyage des connecteurs et des ferrules avant le brassage.

Questions fréquentes sur les raccords fibre optique

À quoi sert un raccord fibre optique ?

Un raccord fibre permet d’interfacer deux connecteurs optiques dans un support passif, tel qu’un tiroir, un boîtier, un coffret ou une prise terminale optique.

Faut-il choisir un raccord LC ou SC ?

Le choix dépend de la densité souhaitée, des cordons utilisés et de l’architecture du réseau. Le LC duplex est fréquent dans les réseaux LAN à haute densité, tandis que le SC est couramment utilisé pour les terminaisons classiques et les réseaux FTTH.

Quelle différence entre APC et UPC ?

Le polissage APC présente une ferrule inclinée, généralement identifiable par sa couleur verte. Il est particulièrement utilisé en FTTH. Le polissage UPC présente une ferrule droite et est courant dans les environnements LAN. Ces deux types ne doivent pas être raccordés ensemble.

Le support de montage est-il important ?

Oui. Le support de montage conditionne directement la compatibilité mécanique du raccord avec le tiroir optique, le panneau de brassage, le boîtier, le coffret ou la PTO.

Un mauvais raccord peut-il dégrader le lien optique ?

Oui. Un raccord inadapté, mal monté ou de qualité insuffisante peut créer des pertes d’insertion, des réflexions, des défauts intermittents et une dégradation globale des performances du lien, même lorsque les autres composants sont de bonne qualité.
