Système de câblage fibre optique

Le système de câblage fibre optique est conçu pour les installateurs et intégrateurs qui déploient des réseaux LAN, FTTH, industriels ou des liaisons inter-bâtiments. Il permet de répondre aux besoins croissants en débit, de sécuriser les transmissions et d’accompagner les usages exigeants tels que les datacenters, les backbones, le Wi-Fi d’entreprise ou la vidéoprotection IP.

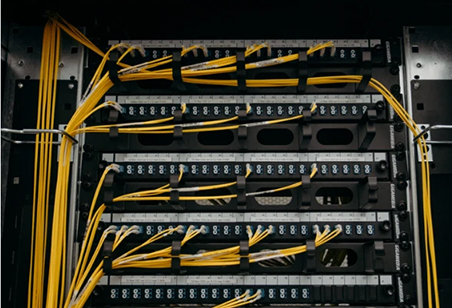

Câbles fibre optique

Le choix des câbles fibre dépend principalement de la distance à couvrir, du mode de pose et de l’environnement d’installation. Chaque projet nécessite une fibre adaptée aux contraintes mécaniques, aux conditions climatiques et aux performances réseau attendues.

En environnement mixte, les câbles LAN intérieur/extérieur ou les câbles industriels fibre sont à privilégier. Pour les projets opérateurs, les immeubles et les déploiements résidentiels, les câbles FTTH répondent aux besoins de raccordement, de colonne montante, de câble abonné et de liaison drop.

Connectique fibre optique

La connectique influence directement les pertes d’insertion, la qualité du raccordement et la fiabilité globale de la liaison optique. Selon le chantier, il est possible d’opter pour des connecteurs pré-fibrés, des solutions de raccordement, des pigtails ou une connectique renforcée pour les environnements exposés.

• Raccords fibre optique pour relier et adapter les connecteurs.

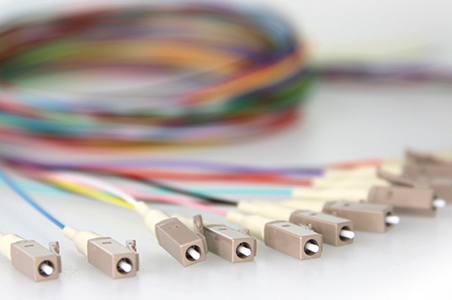

• Pigtails pour les opérations d’épissurage et de raccordement dans les tiroirs ou boîtiers.
• Connectique IP68 pour les installations soumises à l’humidité, à la poussière ou aux contraintes extérieures.
• Prises optiques murales pour les terminaisons utilisateur ou les raccordements locaux.
• Atténuateurs pour ajuster le niveau de puissance optique sur certaines liaisons.
• Épanouisseurs pour protéger et organiser les fibres lors des raccordements.
• Splitters et coupleurs pour répartir ou combiner les signaux optiques.

Fibres optiques préconnectorisées

Les fibres optiques préconnectorisées permettent de gagner du temps sur chantier et de limiter les aléas liés aux opérations de raccordement. Elles sont particulièrement adaptées aux liaisons de baie à baie, aux déploiements standardisés, aux installations tertiaires et aux projets soumis à des délais de réalisation serrés.

Une solution rapide et fiable

Grâce à leurs connecteurs montés et contrôlés en usine, les solutions préconnectorisées facilitent la mise en œuvre tout en assurant une qualité de terminaison homogène. Elles réduisent les besoins en épissurage sur site et simplifient les opérations de recette.

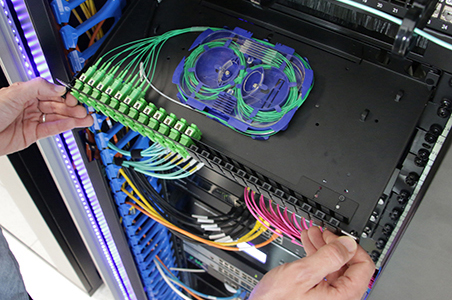

Tiroirs optiques

Les tiroirs optiques permettent d’organiser le brassage, l’épissurage, le raccordement et le lovage des fibres dans une baie 19 pouces. Ils assurent une gestion structurée, protégée et maintenable des liaisons optiques.

• Tiroirs optiques haute densité pour les infrastructures à forte concentration de liens.
• Tiroirs pré-équipés pour accélérer les déploiements.
• Tiroirs à équiper pour adapter la connectique aux besoins du projet.
• Tiroirs modulaires à équiper pour accompagner les évolutions du réseau.

Un modèle comme le GGM P6MTP144F facilite la gestion des raccordements haute densité. Pour une intégration propre dans un local technique, il s’associe naturellement aux solutions de l’univers Baies & Coffrets.

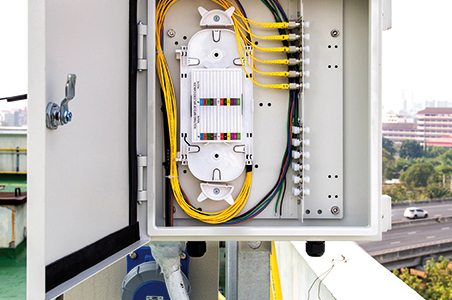

Coffrets et boîtiers fibre optique

Les coffrets et boîtiers fibre optique sont utilisés pour les terminaisons murales, les distributions FTTH et les points de raccordement en intérieur ou en extérieur. Ils contribuent à protéger les fibres, à organiser les épissures et à faciliter les opérations de maintenance.

Choisir le bon niveau de protection

Le choix entre un coffret intérieur ou extérieur dépend de l’indice de protection requis, de l’exposition à l’humidité, des contraintes mécaniques, du nombre de fibres à raccorder et de la nécessité éventuelle de faire évoluer l’installation.

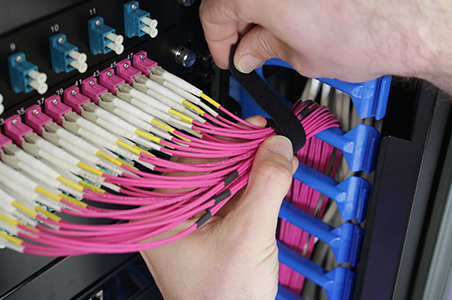

Cordons optiques et jarretières

Les cordons optiques relient les tiroirs aux équipements actifs, aux modules SFP/SFP+ et aux convertisseurs. Une jarretière LC/LC OM4 duplex est, par exemple, fréquemment utilisée dans les environnements LAN et datacenter à haut débit.

Pour choisir un cordon optique adapté, il est nécessaire de vérifier le type de fibre, la connectique, le mode de polissage APC ou UPC, ainsi que le choix entre une configuration simplex ou duplex.

Outillage pour la fibre optique

Un outillage adapté réduit les défauts de pose et sécurise les opérations de recette. La préparation, le nettoyage et le contrôle des liaisons sont essentiels pour limiter les pertes optiques et garantir la performance du réseau.

Le FOKITPREP est une solution utile pour la préparation et le nettoyage des connecteurs. Le VFL1MW permet un contrôle visuel rapide afin de détecter les défauts, courbures excessives ou ruptures sur une liaison optique avant sa mise en service.

Comment concevoir une installation fibre optique performante ?

La conception d’une installation fibre optique doit commencer par l’analyse de la distance, du débit attendu, du nombre de fibres nécessaires, du type de pose et des contraintes environnementales. Ces éléments permettent ensuite de sélectionner le bon type de fibre, les connecteurs adaptés et les solutions de raccordement appropriées.

Choisir entre OS2, G657, OM3, OM4 et OM5

• OS2 : recommandée pour les longues distances, les liaisons inter-bâtiments et les réseaux métropolitains ou opérateurs.
• G657 : particulièrement adaptée aux installations FTTH et aux situations nécessitant une meilleure résistance aux courbures.
• OM3 : adaptée aux réseaux locaux à haut débit sur des distances courtes à intermédiaires.
• OM4 : recommandée pour les réseaux LAN et datacenters nécessitant des performances élevées.
• OM5 : conçue pour certains environnements à très haut débit et applications optimisées pour le multiplexage de longueurs d’onde.

Pensez également à l’intégration en baie avec une solution telle que la baie 19 pouces GIGARACK Type 250, adaptée à l’accueil des tiroirs optiques, guides-câbles et équipements de brassage.

Pour les infrastructures mixtes, la fibre optique peut être associée à un système de câblage cuivre. Dans les architectures IP étendues, elle complète efficacement les installations de vidéoprotection, par exemple pour raccorder des caméras distantes à un switch à l’aide de modules SFP ou SFP+.

Questions fréquentes sur le câblage fibre optique

Quelle fibre choisir entre OS2 et OM4 ?

La fibre OS2 est recommandée pour les longues distances et les liaisons inter-bâtiments. La fibre OM4 est particulièrement adaptée aux réseaux LAN et aux datacenters à haut débit sur des distances plus courtes.

Quand utiliser une fibre préconnectorisée ?

Une fibre préconnectorisée est particulièrement utile lorsqu’il faut réduire le temps d’installation, limiter les opérations de raccordement sur chantier et sécuriser la qualité des terminaisons.

Quel est l’intérêt d’un tiroir optique modulaire ?

Un tiroir optique modulaire facilite l’évolution du réseau, la maintenance et la densification progressive des liens en baie. Il permet d’ajouter des modules ou des connectiques au fur et à mesure des besoins.

Comment choisir entre un coffret intérieur et extérieur ?

Le choix dépend de l’indice de protection nécessaire, de l’exposition à l’humidité, des contraintes mécaniques, de l’environnement de pose et du nombre de fibres à raccorder.

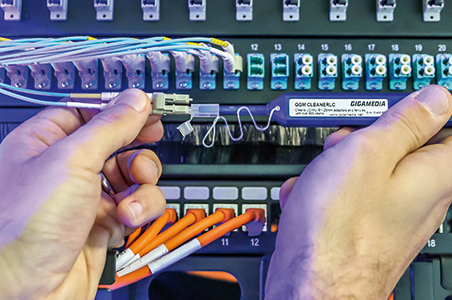

Pourquoi contrôler la propreté des connecteurs ?

Une pollution sur la ferrule d’un connecteur peut augmenter fortement les pertes optiques et dégrader la qualité de la liaison. Le nettoyage et le contrôle des connecteurs sont donc indispensables avant tout raccordement.

La fibre est-elle utile en vidéosurveillance IP ?

Oui. La fibre optique est particulièrement utile pour transporter des flux vidéo sur de longues distances entre bâtiments, parkings, sites distants ou infrastructures étendues, tout en assurant une excellente performance réseau.
