Connectique

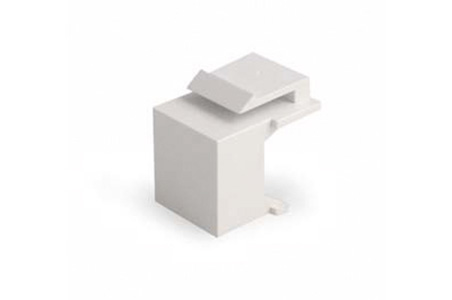

La connectique cuivre regroupe l’ensemble des composants permettant de raccorder, terminer, prolonger ou protéger un réseau informatique cuivre. Elle couvre les noyaux RJ45, les plugs terrain RJ45, les coupleurs et prolongateurs RJ45, les points de consolidation, les embases et adaptateurs IP68, les connecteurs modular, les manchons RJ45, les obturateurs keystone ainsi que la connectique coaxiale.

Quels types de connectique choisir selon l’installation ?

Dans une installation de câblage tertiaire classique, les noyaux RJ45 constituent la base des prises murales, des boîtiers, des plastrons et des panneaux de brassage. Ils conviennent aux liaisons permanentes et aux installations structurées nécessitant une terminaison fiable, standardisée et facilement maintenable.

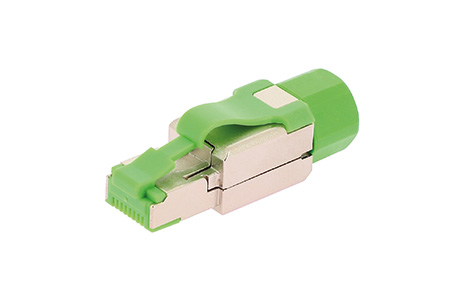

Les plugs terrain RJ45 sont davantage adaptés lorsqu’il est nécessaire de connectoriser directement un câble sur site. Ils permettent par exemple de raccorder une borne Wi-Fi, une caméra IP, un automate ou un équipement réseau sans passer par une prise fixe.

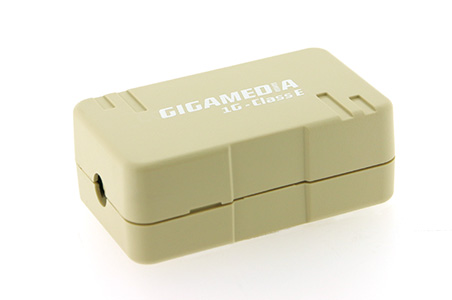

Les coupleurs et prolongateurs RJ45 répondent à des besoins précis de jonction ou d’extension. Ils peuvent être utiles en maintenance, en rénovation ou lors d’une intervention sur une installation existante, mais ne remplacent pas une architecture de câblage structurée et correctement dimensionnée.

Les points de consolidation sont particulièrement intéressants dans les environnements tertiaires évolutifs. Ils facilitent l’adaptation du réseau lorsque les postes de travail, les cloisons ou les aménagements changent régulièrement.

Noyaux RJ45, connecteurs modular et manchons RJ45 : à quoi servent-ils ?

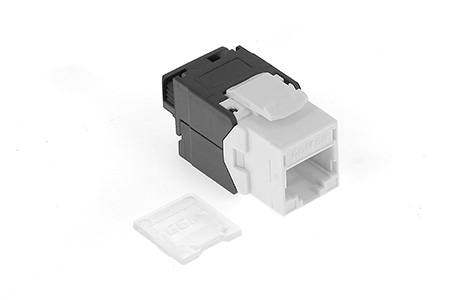

Noyaux RJ45

Les noyaux RJ45 permettent une terminaison propre, normalisée et intégrable dans un support keystone. Selon les contraintes du chantier, il est possible de privilégier un raccordement sans outil pour gagner du temps ou un montage plus traditionnel selon les pratiques de pose des équipes.

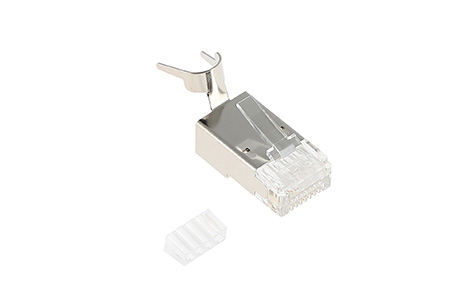

Connecteurs modular

Les connecteurs modular sont destinés à la confection ou à la reprise de cordons et de raccordements spécifiques. Leur choix doit tenir compte du type de conducteur, du diamètre d’isolant, de la catégorie de câblage et de la présence éventuelle d’un blindage.

Un connecteur mal adapté peut dégrader les performances du lien, compliquer le sertissage ou limiter la fiabilité du raccordement. Il est donc essentiel de vérifier la compatibilité entre le câble, le connecteur et les performances réseau attendues.

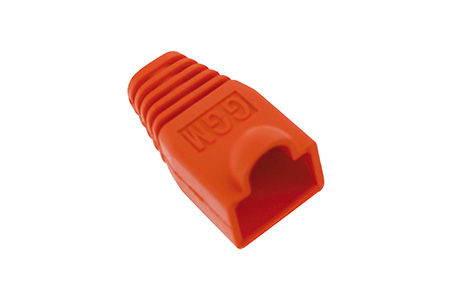

Manchons RJ45

Les manchons RJ45 protègent le cordon au niveau du connecteur. Ils réduisent les contraintes mécaniques, limitent les risques d’arrachement du clip et facilitent le repérage couleur dans une baie informatique ou sur le poste utilisateur.

Dans les installations à forte densité de cordons de brassage, les manchons apportent un réel avantage en matière de maintenance, d’identification des liaisons et de protection mécanique.

Guide de choix rapide de la connectique cuivre

• Catégorie 5e : réseau standard, petits débits et téléphonie IP.
• Catégorie 6 : réseau Gigabit, installations tertiaires courantes et bon compromis entre performance et budget.
• Catégorie 6A : applications 10 Gigabit, PoE exigeant et besoins de pérennité renforcés.
• Connectique blindée : recommandée dans les locaux techniques, environnements industriels ou zones soumises aux perturbations électromagnétiques.
• Connectique IP68 : adaptée aux installations extérieures, humides, poussiéreuses ou exposées.
• Connecteurs modular et manchons : pour la confection, la protection et le repérage des cordons.

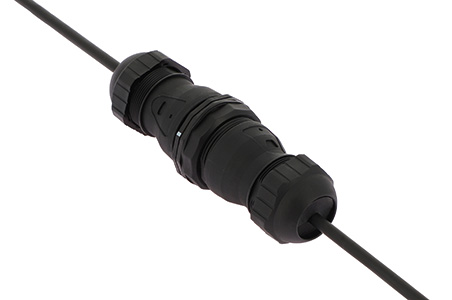

Pourquoi utiliser des embases et adaptateurs IP68 ?

Les embases et adaptateurs IP68 sont conçus pour protéger les raccordements réseau dans les environnements exposés. Ils sont particulièrement recommandés pour les applications extérieures, industrielles ou techniques soumises à l’humidité, à la poussière et aux contraintes mécaniques.

Ils permettent de sécuriser les connexions Ethernet installées sur des équipements tels que les caméras IP, points d’accès Wi-Fi extérieurs, automates, systèmes de contrôle d’accès ou équipements industriels connectés.

Pourquoi la connectique coaxiale reste-t-elle utile dans un système cuivre ?

Même dans les projets orientés IP, la connectique coaxiale conserve tout son intérêt dans le cadre d’une rénovation, d’une migration ou d’une installation de vidéosurveillance existante. Elle comprend notamment les connecteurs BNC, les prolongateurs et adaptateurs BNC, les panneaux vides BNC ainsi que les cordons BNC.

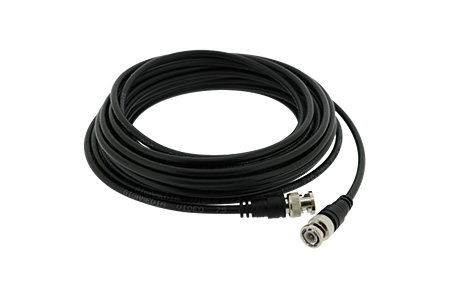

Connecteurs et cordons BNC

Les connecteurs BNC sont utilisés pour terminer des câbles coaxiaux tels que le KX6, le KX6 avec alimentation ou le RG59. Ils assurent une connexion fiable entre les équipements de vidéosurveillance analogique, les caméras, les enregistreurs et les moniteurs.

Les prolongateurs et adaptateurs BNC permettent d’adapter les raccordements selon les équipements en place. Les panneaux vides BNC facilitent une intégration propre en baie, en complément des baies et coffrets, tandis que les cordons BNC assurent des liaisons rapides et fiables entre les différents équipements vidéo.

Les bonnes pratiques pour une connectique réseau fiable

• Respecter la catégorie de performance du câblage sur l’ensemble de la liaison.
• Choisir une connectique adaptée aux câbles rigides ou multibrins.
• Vérifier la compatibilité entre le blindage du câble, du connecteur et du support.
• Utiliser des solutions IP68 dans les environnements humides, poussiéreux ou extérieurs.
• Limiter l’usage des coupleurs aux situations de maintenance ou de rénovation.
• Protéger les cordons avec des manchons adaptés dans les zones à forte sollicitation.
• Prévoir un repérage clair des prises, cordons, panneaux et liaisons réseau.
