Câble LAN fibre : solutions de câblage optique pour réseaux professionnels

Le câble LAN fibre est utilisé pour les infrastructures optiques en bâtiment, les rocades internes, les salles serveurs, les réseaux campus et les interconnexions entre baies. Pour un installateur, le bon choix dépend du type de fibre, du mode de pose, du nombre de fibres, de la gaine et du niveau de protection nécessaire.

L’objectif est de garantir le débit, la stabilité du lien et la facilité d’intégration dans le réseau passif. Le câble sélectionné doit également rester cohérent avec les connecteurs, tiroirs optiques, cordons de brassage et équipements actifs utilisés sur le projet.

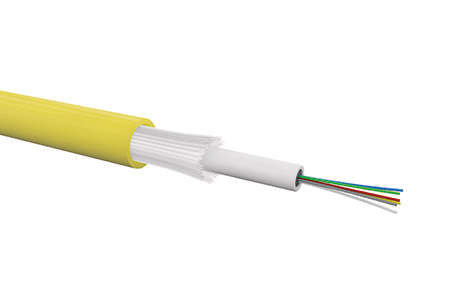

Câbles de distribution intérieure

Les câbles de distribution intérieure sont adaptés aux locaux techniques, bureaux, salles réseau et datacenters. Ils conviennent aux environnements maîtrisés, dans lesquels l’exposition aux contraintes mécaniques et climatiques reste limitée.

Applications courantes

• Liaisons entre baies de brassage.
• Rocades optiques dans un bâtiment.
• Distribution dans les bureaux et locaux techniques.
• Installation en salle informatique ou datacenter.
• Cheminements en faux plafond, goulotte ou chemin de câble intérieur.

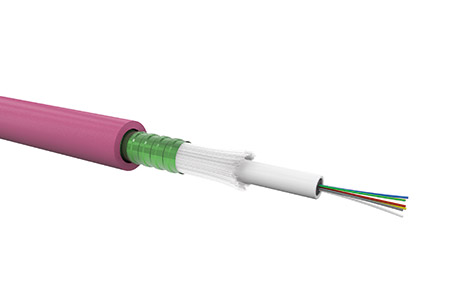

Câbles de distribution intérieure / extérieure

Les câbles de distribution intérieure / extérieure sont utiles lorsqu’un même lien traverse plusieurs zones avec des contraintes de pose différentes. Ils évitent de changer de technologie de câble entre le bâtiment et l’extérieur immédiat.

Cette solution est particulièrement pertinente pour les liaisons sortant d’un local technique vers un autre bâtiment, une armoire extérieure, une zone logistique ou une infrastructure située à proximité.

Les avantages d’un câble intérieur / extérieur

• Continuité du lien optique entre plusieurs environnements de pose.
• Réduction du nombre de raccordements intermédiaires.
• Installation simplifiée sur les liaisons mixtes.
• Protection adaptée aux contraintes extérieures modérées.
• Meilleure cohérence du réseau passif sur un même parcours.

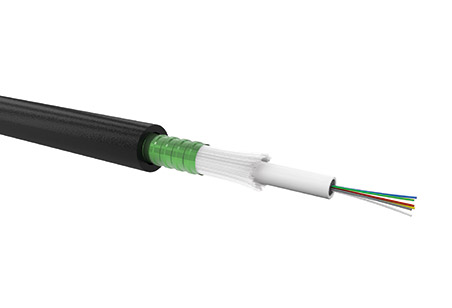

Câbles de distribution extérieure

Les câbles de distribution extérieure sont conçus pour les cheminements exposés, les liaisons inter-bâtiments et les parcours en environnement plus contraint. Leur construction est adaptée aux conditions extérieures, aux variations climatiques et aux contraintes mécaniques liées au cheminement.

Applications des câbles fibre extérieurs

• Liaisons entre plusieurs bâtiments.
• Réseaux campus et sites étendus.
• Cheminements extérieurs en fourreau ou en infrastructure dédiée.
• Interconnexions entre locaux techniques éloignés.
• Raccordements vers des armoires, équipements terrain ou infrastructures extérieures.

Comment choisir son câble LAN fibre ?

Le choix d’un câble fibre optique dépend de la distance de liaison, du débit recherché, de l’environnement de pose, du nombre de fibres nécessaires et des extensions futures envisagées. Il est important d’anticiper les besoins dès la conception du réseau afin d’éviter des travaux complémentaires lors de l’évolution de l’installation.

Monomode OS2 ou multimode OM3, OM4 et OM5 ?

Pour les liaisons longue distance ou les interconnexions entre bâtiments, la fibre monomode OS2 est généralement le choix le plus sûr. Elle est adaptée aux longues portées et offre une excellente évolutivité pour les réseaux professionnels.

Pour un réseau interne à haut débit, notamment en salle informatique, en datacenter ou pour le brassage optique dans un même bâtiment, les fibres multimodes OM3 ou OM4 sont fréquemment retenues. Elles répondent efficacement aux besoins de transmission à haut débit sur des distances plus courtes.

Un câble OS2 intérieur / extérieur est particulièrement pertinent pour les liaisons mixtes. Sur les projets plus denses, un câble OM4 12 fibres ou un câble de distribution extérieure renforcé apporte davantage de réserve, de souplesse et de possibilités d’évolution.

Les critères à vérifier avant de choisir

• Type de fibre : monomode OS2 ou multimode OM3, OM4 ou OM5.
• Distance de liaison : elle détermine notamment le choix entre monomode et multimode.
• Débit recherché : selon les équipements réseau actuels et futurs.
• Mode de pose : intérieur, extérieur, intérieur / extérieur, fourreau ou chemin de câble.
• Nombre de fibres : à prévoir selon les besoins présents et les évolutions futures.
• Type de gaine : à adapter aux contraintes du bâtiment et au cheminement réel.
• Niveau de protection mécanique : essentiel pour les parcours exposés ou les liaisons extérieures.
• Compatibilité : avec les connecteurs, tiroirs optiques, cassettes et cordons de brassage.

Prévoir l’intégration dans la baie de brassage

Le câble LAN fibre doit rester cohérent avec l’ensemble de l’infrastructure de câblage : tiroirs optiques, connecteurs, pigtails, cordons optiques et panneaux de brassage. Une intégration organisée facilite les opérations de recette, de maintenance et d’évolution du réseau.

Pour une installation complète en local technique, pensez également à prévoir une baie 19" GIGARACK Type 250 lorsque le brassage optique est réalisé dans une baie de câblage.

Questions fréquentes sur les câbles LAN fibre

OS2 ou OM4 : quel câble choisir ?

La fibre OS2 est recommandée pour les longues distances et les liaisons inter-bâtiments. La fibre OM4 est particulièrement adaptée aux réseaux internes à haut débit, aux salles informatiques et aux applications de brassage optique.

Quand choisir un câble intérieur / extérieur ?

Un câble intérieur / extérieur est recommandé lorsqu’un même lien traverse plusieurs environnements de pose, par exemple entre un local technique et une zone extérieure ou un bâtiment voisin.

Combien de fibres faut-il prévoir ?

Le nombre de fibres doit être défini selon les besoins actuels, tout en prévoyant une réserve pour les évolutions futures, les extensions de réseau ou les besoins de redondance.

Pourquoi vérifier le type de gaine ?

Le type de gaine doit être adapté aux contraintes du bâtiment et au cheminement réel du câble. Il permet de garantir une installation conforme, durable et adaptée aux conditions de pose intérieure ou extérieure.

Le câble LAN fibre convient-il au FTTH ?

Pas systématiquement. Le câble LAN fibre est destiné aux infrastructures réseau professionnelles en bâtiment, en datacenter ou sur site étendu. Les câbles FTTH répondent à des usages et à des constructions spécifiques liés au déploiement des réseaux d’accès à la fibre.
