Système de câblage cuivre

Un système de câblage cuivre professionnel regroupe l’ensemble des composants nécessaires pour construire un réseau informatique fiable : câbles cuivre, connectique RJ45, panneaux de brassage, cordons, boîtiers et plastrons ainsi que l’outillage de pose.

Pour un installateur, le bon choix ne dépend pas uniquement de la catégorie du câble. Il faut également anticiper le débit attendu, la longueur des liaisons, le blindage, l’environnement électromagnétique, le mode de pose et les besoins de maintenance future.

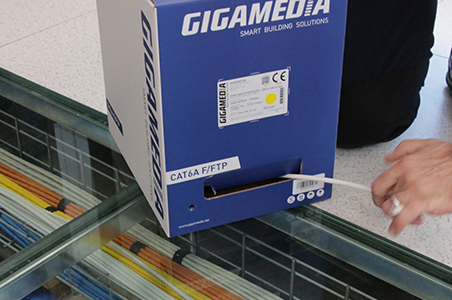

Câbles cuivre

Les câbles cuivre constituent la base de l’installation réseau. On retrouve les câbles LAN cuivre pour les réseaux Ethernet, les câbles industriels cuivre pour les environnements plus exigeants, les câbles coaxiaux pour certains usages vidéo ou de transmission, ainsi que les câbles de contrôle-commande.

Choisir la bonne catégorie et le bon blindage

Le choix entre les catégories 5e, 6, 6A, 7 ou 7A, ainsi qu’entre les constructions U/FTP, F/FTP ou S/FTP, doit être cohérent avec le débit attendu, les besoins PoE, les perturbations électromagnétiques et la politique d’évolution du site.

Connectique RJ45

La connectique conditionne la qualité de terminaison du lien. Un bon câble mal raccordé devient rapidement un point faible de l’installation. Les noyaux RJ45, plugs terrain RJ45, coupleurs, points de consolidation, connecteurs modulaires et embases IP68 répondent à des usages différents.

En environnement tertiaire, l’objectif est souvent d’obtenir une terminaison rapide, propre et standardisée. Dans les environnements plus contraints, il convient également de tenir compte de l’indice de protection, de la résistance mécanique et des contraintes liées à l’humidité, à la poussière ou aux vibrations.

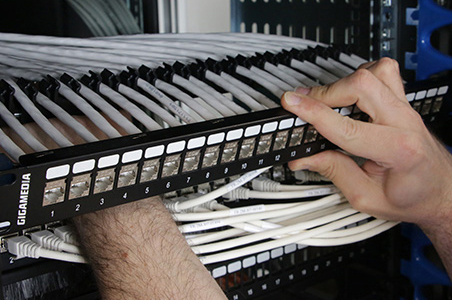

Panneaux de brassage

Les panneaux de brassage permettent d’organiser les arrivées de câbles en baie et de rendre le réseau plus lisible. Le choix entre des panneaux RJ45 équipés et des panneaux RJ45 à équiper dépend du mode de travail de l’installateur, du niveau de personnalisation recherché et du stock déjà disponible en noyaux RJ45.

Organisation de la baie réseau

Dans une baie réseau, le nombre de ports, la hauteur en U, le repérage des connexions et la gestion des cordons sont aussi importants que la performance pure. Une baie bien organisée facilite les opérations de brassage, les modifications futures et la maintenance du réseau.

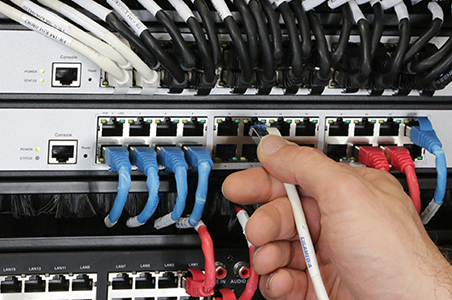

Cordons de brassage

Les cordons de brassage assurent la liaison entre les panneaux, les switchs et les équipements terminaux. Il est important de choisir la bonne catégorie, la bonne longueur, le blindage adapté et le type d’usage : LAN, industriel, vidéo, USB ou applicatif.

Un cordon trop long dégrade la lisibilité dans la baie ; un cordon trop court peut mettre les connecteurs sous contrainte. Le repérage par couleur, étiquette ou numérotation peut également simplifier fortement l’exploitation et la maintenance du réseau.

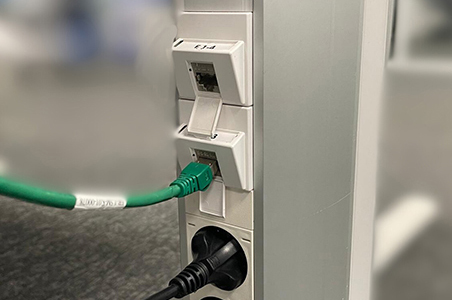

Boîtiers et plastrons

Les boîtiers et plastrons structurent la terminaison côté poste de travail ou point de service. Boîtiers en saillie, cadres, plastrons, boîtiers IP68 et modules sur rail DIN répondent à des contextes d’installation différents.

Le choix dépend notamment de la pose en saillie ou encastrée, du niveau de finition attendu, de l’environnement d’utilisation et de la modularité souhaitée pour les prises RJ45.

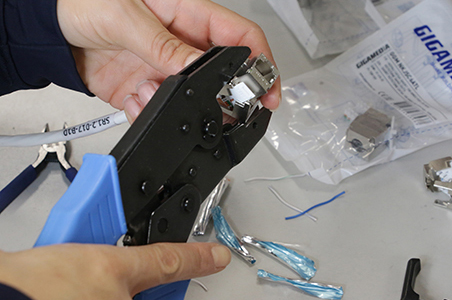

Outillage et accessoires

L’outillage et les accessoires conditionnent la qualité d’exécution de l’installation. Pinces à sertir, dénudeurs, outils à impact ou à insertion, outils de compression, testeurs et kits d’outillage sont indispensables pour raccorder et valider un réseau cuivre proprement.

Un bon câblage ne se juge pas uniquement à l’œil : il doit être contrôlé afin de détecter les défauts de raccordement, les inversions de paires, les problèmes de continuité ou les pertes de performance.

Comment choisir un système de câblage cuivre ?

Le bon système de câblage réseau cuivre dépend de la nature du projet : bureau, site industriel, baie de brassage, extension VDI, vidéosurveillance IP ou réseau mixte cuivre et fibre. Il est nécessaire de raisonner en chaîne complète et non en produit isolé.

Comment concevoir une installation de câblage cuivre performante ?

Commencez par définir le besoin réel : débit, PoE, environnement, nombre de prises, brassage et évolutivité. Choisissez ensuite une catégorie de câble cohérente, une connectique compatible, des panneaux adaptés à la baie, des cordons de la bonne longueur et un outillage fiable.

Pour les projets mixtes ou évolutifs, pensez également au système de câblage fibre optique ainsi qu’aux baies et coffrets réseau. Retrouvez également la page d’accueil Gigamedia pour découvrir l’ensemble des solutions professionnelles disponibles.

FAQ sur le système de câblage cuivre

Qu’est-ce qu’un système de câblage cuivre ?

Un système de câblage cuivre regroupe l’ensemble des composants cuivre d’un réseau : câbles, connectique, panneaux de brassage, cordons, prises, boîtiers et outils de pose.

Quelle catégorie de câble cuivre choisir ?

La catégorie 5e convient aux besoins simples. Les catégories 6 et 6A sont recommandées pour les réseaux plus performants, selon le débit attendu, les besoins PoE et les perspectives d’évolution de l’installation.

Faut-il choisir un câble blindé ?

Un câble blindé est recommandé lorsque l’environnement présente des perturbations électriques ou électromagnétiques importantes, ou lorsque le projet impose un meilleur niveau de protection contre les interférences.

Panneau RJ45 équipé ou à équiper ?

Un panneau RJ45 équipé fait gagner du temps lors de l’installation. Un panneau à équiper offre davantage de souplesse, notamment lorsque l’installateur dispose déjà de noyaux RJ45 ou souhaite choisir une connectique spécifique.

Pourquoi tester un réseau cuivre après la pose ?

Le test permet de valider la qualité du raccordement, de détecter les défauts éventuels et de sécuriser la mise en service du réseau avant sa livraison.

Quand associer le cuivre et la fibre optique ?

L’association cuivre et fibre optique est recommandée lorsque les distances, les débits nécessaires ou la structure du site dépassent les limites d’un réseau cuivre seul.

Quel lien avec les baies et coffrets ?

Le câblage cuivre s’intègre naturellement dans une baie de brassage ou un coffret réseau. Ces équipements permettent d’organiser, de protéger, de brasser et de maintenir facilement l’installation.
