Outillage fibre

La performance d’un réseau fibre optique repose non seulement sur la qualité des équipements, mais également sur la précision et l’efficacité des interventions sur site. L’outillage fibre optique est indispensable pour garantir une pose fiable. Même avec de bons composants passifs, un chantier mal préparé peut entraîner des pertes, des défauts intermittents et des reprises coûteuses.

Pour un installateur, l’outillage doit couvrir quatre besoins essentiels : la préparation, le raccordement, le nettoyage et le contrôle. GIGAMEDIA propose une gamme complète d’outils spécialisés pour chaque étape du cycle de vie de la fibre optique, afin de garantir des installations et des opérations de maintenance de haute qualité.

Les outils essentiels de l’outillage fibre optique GIGAMEDIA

Préparation de la fibre

La préparation de la fibre est une étape déterminante pour assurer la qualité du raccordement et limiter les pertes optiques. Elle nécessite des outils fiables pour dégainer, dénuder, couper et nettoyer les câbles avant leur mise en œuvre.

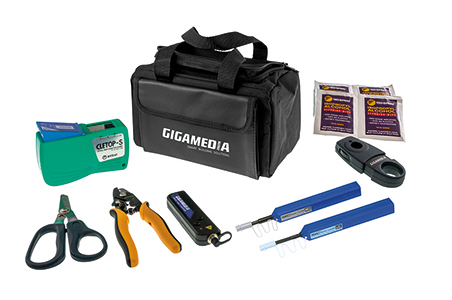

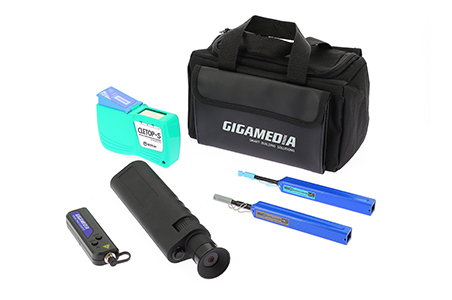

• Kits de préparation et de nettoyage : ces kits regroupent les outils nécessaires pour préparer et nettoyer les fibres avant leur raccordement. Ils peuvent inclure des pinces pour couper, dégainer et dénuder, ainsi que des stylos de nettoyage, lingettes spécialisées, solutions de nettoyage et accessoires pour éliminer les contaminants des connecteurs optiques.
• Kits d’outillage FTTH : conçus pour les déploiements FTTH (Fiber To The Home), ces kits contiennent les outils essentiels pour les installations jusqu’à l’abonné. Ils comprennent notamment des dénudeurs, ciseaux, VFL et outils d’ouverture de câble.
• Outils de dégainage et d’ouverture : ces outils permettent de travailler les gaines des câbles fibre optique avec précision, sans endommager les fibres internes. Ils sont essentiels pour préparer les câbles avant les opérations de clivage ou de raccordement.
• Pinces et ciseaux : les pinces et ciseaux GIGAMEDIA sont conçus pour couper, dénuder et dégainer les gaines, tubes et fibres avec précision. Leur conception robuste et ergonomique garantit une utilisation durable, y compris lors d’interventions prolongées.

Raccordement de la fibre optique

Le raccordement exige une préparation mécanique rigoureuse et des outils adaptés. Une coupe précise, un polissage de qualité et une manipulation sécurisée contribuent directement à réduire les pertes d’insertion et à améliorer la fiabilité des connexions.

• Kits de raccordement XPFIT : kits universels destinés à l’assemblage des connecteurs pré-fibrés XPFIT SC, LC et SC/APC. Ils permettent d’obtenir une finition propre et de limiter les pertes d’insertion.
• Kits de polissage : ces kits assurent une finition précise des connecteurs optiques. Des galets et abrasifs sont également disponibles séparément selon les besoins d’intervention.

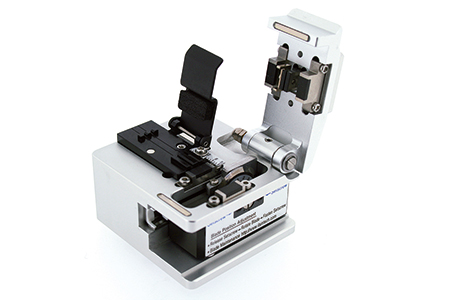

• Cleavers : une gamme de cleavers facilite la coupe précise des fibres avant raccordement ou fusion.
• Kits de sécurité : lunettes de protection, récupérateurs de débris et pincettes de manipulation sont disponibles en kits ou séparément pour sécuriser les interventions sur la fibre.

Nettoyage des faces optiques

Le nettoyage des faces optiques est indispensable avant tout raccordement, contrôle ou recette. Une simple contamination sur une férule peut provoquer une perte d’insertion, dégrader le signal ou créer un défaut difficile à identifier.

• Outils et stylos de nettoyage : ils permettent d’éliminer efficacement la poussière, les résidus et les contaminants présents sur les connecteurs optiques.
• Lingettes et kits de nettoyage : la gamme comprend des consommables tels que lingettes, dégraissants et distributeurs d’alcool, ainsi que des kits spécialisés avec raccords, férules, miroirs de fusionneuse, VFL et stylos de nettoyage.

Inspection et mesure

Le contrôle des connecteurs et des fibres permet de prévenir les défauts avant la mise en service. Les outils d’inspection et de mesure facilitent le diagnostic, la validation de l’installation et les opérations de maintenance.

• Microscopes optiques : ils permettent de vérifier l’état des connecteurs et des fibres, afin de détecter les défauts, rayures ou contaminations éventuelles.
• Localisateurs de défauts visuels VFL : ils permettent d’identifier rapidement les ruptures, pertes ou défauts sur les fibres optiques.
• Bobines amorces : essentielles pour les tests OTDR, elles garantissent des mesures plus précises en limitant les zones mortes de mesure.

Quel outillage fibre faut-il au minimum ?

Le socle minimum pour un technicien fibre comprend un kit de préparation, une pince à dénuder, un outil de coupe ou cleaver, un kit de nettoyage et un VFL. Des références comme GGM FOKIT, GGM FOKITPREP, GGM VFL1MW ou GGM FC2001 couvrent déjà une grande partie des besoins rencontrés sur le terrain.

Outillage pour les chantiers FTTH

Pour les installations FTTH jusqu’à l’abonné, le GGM FTTHKIT constitue une solution adaptée. Il peut être complété par des outils comme le RISERTOOL, le STRIPPER, le C151 et le VFL.

Inspection avant recette

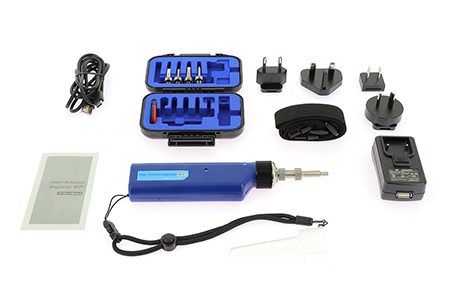

Pour aller plus loin dans le contrôle qualité, un microscope d’inspection tel que le GGM SCOPEWIFI permet de vérifier l’état des férules avant la recette d’installation. Cette étape aide à identifier les contaminations ou défauts susceptibles de dégrader les performances du lien optique.

Pourquoi le nettoyage de la fibre est-il critique ?

Le nettoyage est souvent l’étape la plus sous-estimée lors d’une intervention fibre optique. Pourtant, une férule sale suffit à augmenter les pertes d’insertion et à provoquer un défaut complexe à diagnostiquer. La poussière, les résidus de manipulation et les contaminations invisibles peuvent fortement dégrader la transmission optique.

Des outils tels que le GGM ONECLICKLCDX, le GGM CLEANKIT ou les lingettes GGM 161050PK doivent faire partie du kit standard de tout technicien intervenant sur des réseaux fibre.

Guide de choix de l’outillage fibre optique

• Pour un technicien fibre polyvalent : GGM FOKITPREP.
• Pour les déploiements FTTH : GGM FTTHKIT.
• Pour l’inspection avant recette : GGM SCOPEWIFI.
• Pour le nettoyage récurrent : ONECLICK LC/SC, cassette de nettoyage et lingettes IPA.

Quelles erreurs éviter sur un chantier fibre optique ?

Les erreurs les plus fréquentes sont la négligence du nettoyage, l’absence de contrôle visuel des connecteurs et l’utilisation d’un outillage incomplet sur les chantiers FTTH. Une préparation mécanique insuffisante de la fibre peut annuler les bénéfices de composants passifs pourtant performants.

Bonnes pratiques pour des interventions fiables

• Nettoyer systématiquement les connecteurs avant raccordement.
• Contrôler visuellement l’état des férules et des faces optiques.
• Utiliser des outils adaptés au type de câble et au mode d’installation.
• Prévoir un VFL pour le diagnostic rapide des défauts de continuité.
• Utiliser un cleaver précis pour obtenir une coupe de fibre propre.
• Collecter les débris de fibre et utiliser les équipements de protection adaptés.
• Préparer un kit complet avant toute intervention sur chantier.

Pourquoi choisir l’outillage fibre optique GIGAMEDIA ?

Avec une expertise reconnue dans le domaine des infrastructures réseau, GIGAMEDIA propose des outils fiables, performants et adaptés aux besoins des professionnels. Ces solutions permettent de réaliser des interventions rapides, précises et conformes aux exigences des réseaux fibre optique.

De la préparation à l’inspection, en passant par le raccordement et le nettoyage, l’outillage fibre optique GIGAMEDIA contribue à sécuriser les installations et à garantir durablement les performances globales du réseau.
