Panneaux de brassage

Un panneau de brassage, aussi appelé patch panel RJ45, centralise les liaisons horizontales d’un système de câblage cuivre dans une baie 19 pouces. Il permet de raccorder les câbles provenant des prises utilisateurs, bornes Wi-Fi, caméras IP ou équipements techniques, puis de les relier aux switches à l’aide de cordons de brassage. Indispensable dans une installation réseau professionnelle, il améliore le repérage, la maintenance et l’évolutivité du réseau.

La gamme comprend des panneaux RJ45 équipés, des panneaux RJ45 à équiper ainsi que des panneaux téléphoniques. Le bon choix dépend du nombre de liens à terminer, de la catégorie de câblage, de la densité recherchée dans la baie et de la nécessité de faire évoluer l’installation.

Quels types de panneaux de brassage choisir ?

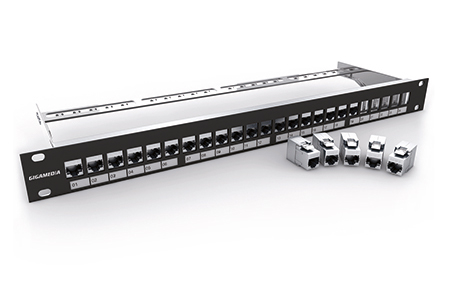

Panneaux RJ45 équipés

Les panneaux RJ45 équipés intègrent déjà leurs connecteurs. Ils constituent une solution rapide pour standardiser les installations, réduire le temps de pose et limiter les risques d’incompatibilité entre le châssis et les noyaux.

Ils sont particulièrement adaptés aux chantiers tertiaires répétitifs, aux extensions de baies et aux projets pour lesquels le délai de mise en service est prioritaire.

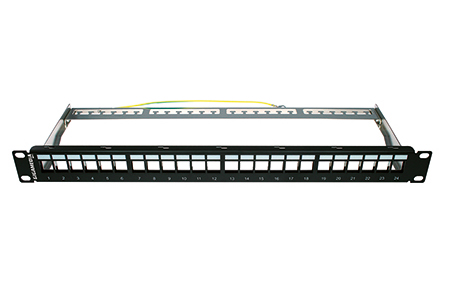

Panneaux RJ45 à équiper

Les panneaux RJ45 à équiper accueillent des noyaux ou modules keystone séparés. Cette approche apporte davantage de souplesse : l’installateur peut composer le panneau selon les besoins réels du projet, la catégorie souhaitée ou les contraintes de blindage.

Cette solution est particulièrement pertinente pour conserver des réserves de ports, intégrer différents médias ou faciliter les évolutions ultérieures de l’installation.

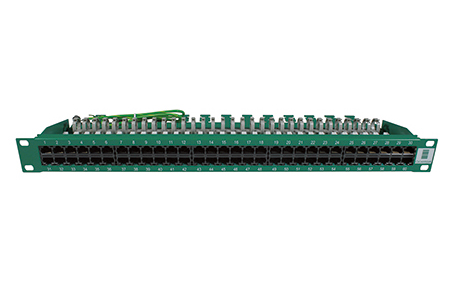

Panneaux téléphoniques

Les panneaux téléphoniques sont destinés aux infrastructures de téléphonie, aux installations mixtes voix et données ainsi qu’à certains projets de rénovation. Ils permettent d’organiser les arrivées et départs de manière lisible dans le coffret ou la baie réseau.

Panneau équipé ou à équiper : quelle solution pour votre baie ?

Le choix dépend principalement du niveau de standardisation recherché et de la modularité attendue pour l’installation.

Un panneau équipé convient lorsque la technologie, la catégorie et le nombre de ports nécessaires sont connus à l’avance. Il accélère la pose et facilite l’homogénéité d’un parc installé.

Un panneau à équiper est préférable lorsqu’un projet impose des configurations variables. Il est notamment utile pour associer des noyaux RJ45 Cat 5e, Cat 6 ou Cat 6A selon les zones, ou pour prévoir une migration progressive de certains postes.

Cette solution offre également davantage de souplesse en maintenance : un module endommagé peut être remplacé individuellement sans changer l’ensemble du panneau.

Guide de choix rapide

• Panneau RJ45 équipé : pose rapide, configuration standard et chantier homogène.
• Panneau RJ45 à équiper : modularité, évolutivité et remplacement port par port.
• Panneau téléphonique : répartition voix, rénovation et installations mixtes.

Combien de ports par unité faut-il prévoir ?

Le dimensionnement d’un panneau de brassage 19 pouces doit tenir compte du nombre de liaisons actuelles, des réserves nécessaires et de l’espace disponible dans la baie. Les formats 1U à forte densité optimisent l’occupation des montants 19 pouces, mais demandent une gestion rigoureuse des cordons et des rayons de courbure.

Il est recommandé de prévoir des ports disponibles pour les extensions, les postes temporaires, les équipements PoE ou les futurs points d’accès Wi-Fi. Dans une baie dense, l’ajout d’un guide-câbles ou de supports de guide-câbles simplifie les interventions et évite d’exercer une traction sur les connecteurs.

Quels critères techniques vérifier avant l’achat ?

La performance d’un lien réseau dépend de l’ensemble de la chaîne de câblage. Le panneau doit être cohérent avec les câbles cuivre, les noyaux, les plastrons et les cordons de brassage utilisés.

Catégorie et blindage du lien permanent

Un panneau Cat 6A doit être associé à une connectique et à un câble de catégorie équivalente. Il est également important de vérifier la continuité de blindage dans les installations utilisant des câbles F/UTP, S/FTP ou d’autres câbles blindés, ainsi que la mise à la terre de la baie lorsque cela est nécessaire.

Raccordement et conditions de pose

Contrôlez le mode de raccordement des noyaux, l’accessibilité arrière du panneau et l’espace disponible pour guider les câbles. Les outils à impact et outils d’insertion, les dénudeurs et les testeurs de câble réseau participent directement à la qualité de la recette.

Organisation de la baie réseau

Le panneau de brassage s’intègre avec les baies et coffrets, les équipements actifs, les bandeaux de prises et les accessoires de gestion de câbles. Un repérage cohérent des ports, des jarretières et des câbles facilite ensuite l’exploitation par l’intégrateur ou le service informatique.

Quelles erreurs éviter lors du brassage réseau ?

Évitez de sous-dimensionner le nombre de ports, de mélanger des catégories de composants sans vérifier la performance attendue ou de laisser les câbles sans repérage. Ne serrez pas excessivement les colliers : cela peut déformer les paires et altérer les performances de transmission.

Respectez les rayons de courbure, conservez le torsadage des paires au plus près du raccordement et testez chaque lien à la fin du chantier. Ces bonnes pratiques contribuent à garantir une installation fiable, évolutive et facile à maintenir.

Bonnes pratiques pour une installation maintenable

Associez votre panneau aux noyaux RJ45 adaptés, à des cordons de brassage LAN de même catégorie et à des solutions de repérage claires. Pour les prises terminales, complétez l’installation avec les boîtiers et plastrons. Pour une infrastructure complète, retrouvez également les câbles cuivre ainsi que l’outillage et les accessoires.

Dans les architectures à longue distance ou à très haut débit, le système de câblage fibre optique peut compléter efficacement la distribution cuivre.

Questions fréquentes sur les panneaux de brassage

Qu’est-ce qu’un panneau de brassage RJ45 ?

C’est un équipement 19 pouces qui centralise les câbles réseau provenant des prises et des équipements terrain afin de les raccorder facilement aux switches à l’aide de cordons de brassage.

Quelle différence entre un panneau RJ45 équipé et un panneau à équiper ?

Un panneau équipé possède déjà ses connecteurs. Un panneau à équiper reçoit des noyaux RJ45 séparés et apporte davantage de modularité selon les besoins du projet.

Quel panneau choisir pour un réseau 10 Gigabit ?

Pour un réseau 10 Gigabit, choisissez un panneau, des noyaux, des câbles et des cordons de catégorie 6A compatibles afin de conserver les performances de la liaison.

Combien de ports prévoir dans une baie réseau ?

Comptez les prises et les équipements à raccorder, puis prévoyez une réserve de ports pour les extensions futures, les postes temporaires et les besoins de maintenance.

Peut-on utiliser un panneau blindé avec du câble non blindé ?

Oui, c’est possible, mais cela n’apporte pas de bénéfice en matière de blindage. L’essentiel est de respecter la cohérence de la chaîne de câblage et les prescriptions du projet.

Pourquoi ajouter un guide-câbles dans une baie ?

Un guide-câbles organise les cordons de brassage, limite les contraintes exercées sur les connecteurs et rend les interventions plus rapides, plus lisibles et plus sûres.

Faut-il tester les liens après le raccordement ?

Oui. Le test permet de vérifier la continuité, le câblage des paires et, selon l’outil utilisé, la conformité aux performances attendues pour le lien réseau.
