Tiroirs optiques

Les tiroirs optiques sont des éléments essentiels pour organiser, protéger et gérer les connexions fibre optique dans les infrastructures réseau. La gamme de tiroirs optiques GIGAMEDIA propose des solutions adaptées à tous les besoins, qu’il s’agisse d’installations prêtes à l’emploi ou de configurations personnalisées.

Ces produits garantissent une organisation optimale, une maintenance simplifiée et une évolutivité adaptée aux exigences des réseaux modernes. En baie 19 pouces, le tiroir optique constitue le point central d’organisation des liaisons fibre : il protège les fibres, intègre les raccords, loge les épissures et maintient un brassage propre et sécurisé.

Pour un installateur, le choix du bon tiroir dépend du nombre de fibres, du type de connectique, du niveau de densité recherché, de la méthode de raccordement et des évolutions futures du site.

Les types de tiroirs optiques GIGAMEDIA

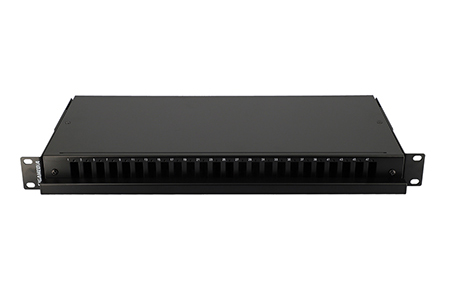

Tiroirs pré-équipés

Les tiroirs pré-équipés sont livrés prêts à l’emploi, avec les connecteurs et accessoires déjà installés. Ils permettent un gain de temps considérable lors de l’installation tout en assurant une qualité et une fiabilité optimales. Ils sont particulièrement adaptés aux projets nécessitant une mise en œuvre rapide et une configuration déjà définie.

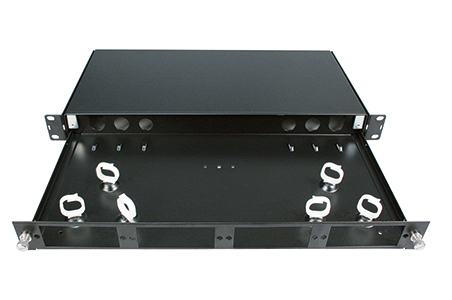

Tiroirs à équiper

Les tiroirs à équiper offrent une flexibilité totale. Ils permettent aux installateurs de configurer les raccords, pigtails, cassettes d’épissure et le nombre de ports selon les besoins spécifiques de chaque projet. Ils sont idéaux pour les infrastructures évolutives ou les environnements nécessitant une solution sur mesure.

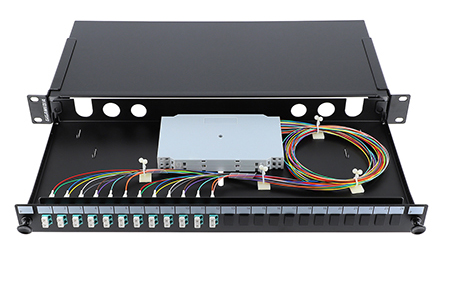

Tiroirs modulaires à équiper

Les tiroirs modulaires sont conçus pour adapter la densité de ports au rythme des besoins. Grâce à leur conception évolutive, ils permettent d’ajouter progressivement des modules, des cassettes ou des connectiques adaptées. Ils constituent une solution pertinente pour les data centers, les backbones et les grandes infrastructures réseau.

Quel type de tiroir optique choisir ?

Un tiroir nu à équiper est conseillé lorsque la configuration doit rester ouverte : choix des raccords, des pigtails, des cassettes et du nombre exact de ports. Des références comme GGM GMTO12SCN, GGM GMTO24SCDN ou GGM GMTO24SCSN répondent à cette logique de configuration personnalisable.

Un tiroir pré-équipé permet de gagner du temps sur les chantiers répétitifs ou les installations dont la configuration est déjà connue. Par exemple, le GGM TIREQ24SC4 convient aux projets nécessitant un déploiement simple et rapide.

Pour les projets à haute densité, les modèles modulaires et MTP/MPO, comme le GGM P6MTP144F, permettent d’accompagner les projets de data center ou de backbone nécessitant une plus grande capacité d’évolution.

Accessoires dédiés aux tiroirs optiques

Les accessoires sont indispensables pour garantir une installation propre, sécurisée et facile à maintenir. Ils permettent de protéger les fibres, de gérer les surlongueurs et de faciliter les opérations d’épissurage ou de brassage.

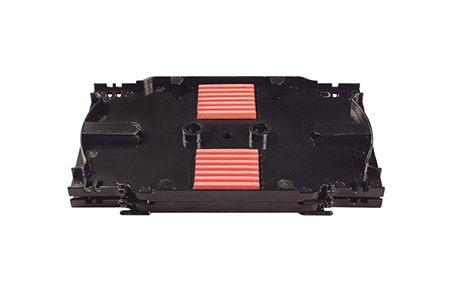

Cassettes d’épissure

Les cassettes d’épissure garantissent une organisation rigoureuse des fibres. Elles facilitent les opérations d’épissurage, protègent les soudures et permettent une maintenance rapide et efficace.

Éclateurs de câbles

Les éclateurs de câbles assurent l’épanouissement des câbles optiques afin de permettre le renvoi des fibres vers plusieurs tiroirs optiques. Ils contribuent à une meilleure organisation du câblage dans les baies et coffrets.

Obturateurs pour ports optiques

Les obturateurs pour ports optiques SC simplex, SC duplex ou ST permettent de protéger les ports non utilisés. Ils sont utiles dans les tiroirs, boîtiers et coffrets afin de limiter l’entrée de poussière et de maintenir une installation propre.

Les avantages des tiroirs optiques GIGAMEDIA

• Installation rapide et simplifiée : les tiroirs pré-équipés permettent de gagner du temps, tandis que les modèles à équiper offrent une grande liberté de configuration.
• Évolutivité : les tiroirs modulaires permettent d’adapter la densité de ports selon les besoins croissants du réseau.
• Organisation optimale : grâce aux cassettes d’épissure et aux accessoires de gestion des câbles, les fibres restent organisées et accessibles.
• Durabilité et robustesse : les tiroirs optiques GIGAMEDIA sont conçus avec des matériaux adaptés aux contraintes des environnements professionnels.
• Conformité aux normes : les produits respectent les standards internationaux pour garantir compatibilité, fiabilité et pérennité des infrastructures.

Applications des tiroirs optiques GIGAMEDIA

Data centers

Les tiroirs optiques haute densité répondent aux besoins des infrastructures complexes et évolutives. Ils facilitent le brassage, l’organisation des liaisons optiques et l’augmentation progressive de la capacité réseau.

Réseaux d’entreprise

Dans les bureaux, bâtiments tertiaires et installations télécoms, les tiroirs optiques permettent d’organiser et de protéger les connexions fibre optique dans les baies 19 pouces.

Infrastructures de backbone

Les solutions modulaires MPO/MTP sont adaptées aux infrastructures à forte densité, aux liaisons inter-baies et aux projets nécessitant une modularité importante.

Pourquoi choisir les tiroirs optiques GIGAMEDIA ?

Avec une expertise reconnue dans le domaine des infrastructures réseau, GIGAMEDIA propose des tiroirs optiques fiables, performants et adaptés aux besoins des professionnels. Ces solutions permettent de garantir une organisation efficace des fibres, une installation rapide et une évolutivité adaptée aux projets actuels et futurs.

Comment dimensionner un tiroir optique ?

Le bon réflexe consiste à raisonner au-delà du besoin immédiat. Un tiroir optique 1U de 24 ports est un standard courant, mais il est important de prévoir une réserve suffisante pour les futurs liens.

Le choix dépend du nombre de fibres à raccorder, du type de connectique utilisé, comme LC, SC, ST ou SC/APC, ainsi que de l’espace nécessaire pour le lovage, l’épissurage et la gestion des surlongueurs.

Guide de choix

• Pour un brassage standard : choisir un tiroir 1U de 24 ports.
• Pour une architecture simple et rapide : choisir un tiroir pré-équipé SC ou LC.
• Pour un environnement évolutif : privilégier un tiroir modulaire à équiper.
• Pour la très haute densité : choisir un panneau modulaire MPO/MTP avec des cassettes slim.

Quelles erreurs éviter ?

Les principales erreurs concernent le sous-dimensionnement, l’absence de gestion des surlongueurs, le non-respect des rayons de courbure et le choix d’un format trop fermé pour une installation susceptible d’évoluer.

• Ne pas prévoir suffisamment de ports pour les extensions futures.
• Négliger l’espace nécessaire au lovage et à l’épissurage des fibres.
• Ne pas respecter le rayon de courbure minimal des câbles optiques.
• Choisir une connectique non compatible avec l’architecture existante.
• Oublier les accessoires de protection et de gestion des fibres.

Questions fréquentes sur les tiroirs optiques

Faut-il choisir un tiroir pré-équipé ou à équiper ?

Un tiroir pré-équipé est recommandé pour aller vite sur une installation standardisée. Un tiroir à équiper est préférable lorsqu’il faut conserver de la flexibilité sur les raccords, les pigtails, les cassettes et le nombre de ports.

Pourquoi le lovage est-il important ?

Le lovage permet de protéger les fibres, de gérer les surlongueurs et de respecter le rayon de courbure. Une bonne gestion du lovage facilite également les opérations de maintenance et limite les risques de dégradation des fibres.

Un tiroir 24 ports en 1U est-il suffisant ?

Un tiroir 1U de 24 ports est souvent suffisant pour les besoins standards, mais le choix dépend de la densité du projet, du nombre de fibres à raccorder et des extensions prévues à moyen ou long terme.

Quand passer en MPO ou MTP ?

Les connectiques MPO/MTP sont recommandées lorsque les besoins en densité, en modularité ou en raccordement rapide le justifient, notamment dans les data centers, les infrastructures de backbone et les environnements à forte concentration de liens fibre.

Le tiroir optique est-il indispensable ?

Oui, dans la majorité des architectures fibre en baie 19 pouces, le tiroir optique est indispensable pour protéger les fibres, organiser les raccordements, accueillir les épissures et assurer un brassage propre.
