Cordons optiques

Les cordons optiques sont des éléments essentiels pour compléter l’architecture des réseaux fibre optique. Ils garantissent une transmission stable, des pertes d’insertion minimales et une compatibilité optimale avec les équipements actifs.

Les cordons optiques assurent la liaison entre les infrastructures passives et les équipements actifs : tiroirs optiques, modules SFP et SFP+, convertisseurs, boîtiers de terminaison ou équipements télécom. Sur le terrain, un mauvais choix de cordon peut rapidement provoquer des pertes, des erreurs de polarité ou un brassage difficile à maintenir. Le choix doit donc être cohérent avec le type de fibre, la connectique, le polissage et la longueur utile.

La gamme de cordons optiques GIGAMEDIA répond aux besoins des réseaux modernes, qu’ils soient résidentiels, tertiaires, industriels ou extérieurs, en proposant des solutions adaptées à chaque application.

Les types de cordons optiques GIGAMEDIA

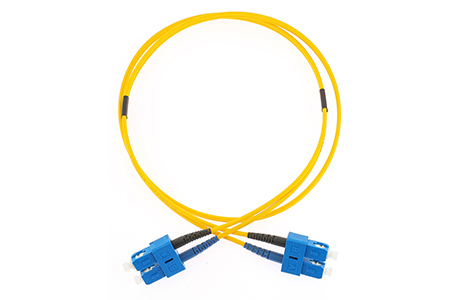

Jarretières simplex et duplex

Disponibles en monomode OS2, G657 et multimode OM1, OM2, OM3, OM4 ou OM5, les jarretières simplex et duplex assurent une transmission fiable et performante. Les différentes polissures disponibles garantissent de faibles pertes d’insertion et une qualité de signal optimale, répondant aux exigences des réseaux haut débit.

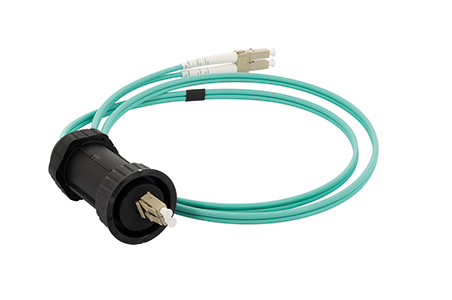

Cordons avec connectique IP68

Conçus pour les environnements exposés, les cordons avec connectique IP68 offrent étanchéité et robustesse. Ils sont particulièrement adaptés aux installations extérieures ou industrielles soumises à l’humidité, à la poussière, aux chocs et aux conditions difficiles.

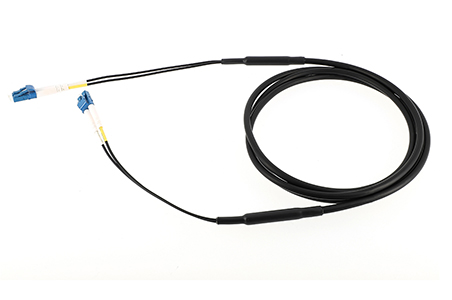

Cordons CPRI

Les cordons CPRI, pour Common Public Radio Interface, sont spécialement conçus pour les liaisons radio. Ils garantissent une transmission stable et fiable entre les équipements de télécommunication, notamment dans les réseaux mobiles et les infrastructures 5G.

Cordons MPO

Les cordons MPO GIGAMEDIA sont des cordons et faisceaux fibre optique multifibres, destinés notamment aux liaisons de data centers et aux réseaux parallèles de type 40G ou 100G. Ils sont principalement proposés en versions multimodes OM4, généralement identifiables par leur couleur turquoise, ainsi qu’en version monomode OS2.

Comment bien choisir un cordon optique ?

Le choix d’un cordon optique dépend principalement de l’architecture du réseau, de la distance à couvrir, du type de connectique utilisé et des contraintes de pose.

• OM3 ou OM4 : pour les réseaux LAN haut débit et les liaisons internes.
• OS2 : pour les liaisons monomodes et les longues distances.
• G657 : pour les installations nécessitant de faibles rayons de courbure, notamment en FTTH.
• Connectique LC : pour les baies à forte densité et les équipements actifs.
• Connectique SC/APC : très courante pour les installations FTTH, PTO et DTIO.

Guide de choix selon l’application

• Pour une baie réseau : jarretière LC/LC OM4 duplex.
• Pour une liaison monomode : cordon LC/LC OS2.
• Pour une PTO ou une DTIO : jarretière SC/APC G657.
• Pour un site exposé : cordon optique avec connectique IP68.
• Pour une installation à forte densité : cordon uniboot LC duplex.

Les cordons optiques complètent les tiroirs optiques ainsi que la connectique fibre optique.

Quelles erreurs éviter ?

Les erreurs les plus fréquentes consistent à choisir des cordons trop longs, mélanger les polissages APC et UPC ou utiliser une fibre OM4 lorsqu’une fibre OS2 est nécessaire. Dans une baie réseau, une surlongueur excessive rend le brassage plus difficile, encombre les chemins de câbles et dégrade la lisibilité de l’installation.

Simplex ou duplex ?

Les cordons duplex sont utilisés dans la majorité des liaisons réseau, car ils permettent la transmission et la réception sur deux fibres distinctes. Les cordons simplex sont davantage employés pour certains usages FTTH ou pour des applications spécifiques.

OM4 ou OS2 ?

La fibre OM4 est adaptée aux réseaux LAN haut débit et aux liaisons courtes à moyennes distances. La fibre OS2 est recommandée pour les liaisons monomodes et les longues distances.

Pourquoi choisir une fibre G657 ?

La fibre G657 supporte mieux les courbures serrées. Elle est particulièrement adaptée aux installations FTTH, aux raccordements dans les logements, aux PTO et aux environnements où le cheminement du câble impose des rayons de courbure réduits.

UPC ou APC ?

Le choix entre UPC et APC dépend de l’architecture du lien et de la connectique existante. Le polissage APC est très répandu dans les installations FTTH. Il est essentiel de ne pas mélanger les connecteurs APC et UPC afin d’éviter les pertes et les problèmes de raccordement.

Comment choisir la bonne longueur ?

Il est recommandé de choisir une longueur utile, sans excès, afin de conserver un brassage propre, organisé et facile à maintenir. La longueur doit permettre le raccordement sans tension sur les connecteurs, tout en limitant les surlongueurs dans la baie ou le coffret.

Les avantages des cordons optiques GIGAMEDIA

• Pertes d’insertion minimales : grâce à des polissures de haute précision, les cordons GIGAMEDIA assurent une transmission optimale avec une perte de signal réduite.
• Compatibilité universelle : les cordons optiques GIGAMEDIA sont compatibles avec une large gamme d’équipements actifs et facilitent l’intégration dans les infrastructures existantes.
• Robustesse et durabilité : fabriqués avec des matériaux de qualité, ils résistent aux contraintes mécaniques et environnementales.
• Étanchéité renforcée : les cordons avec connectique IP68 assurent une protection élevée contre l’eau, la poussière et les chocs.
• Applications variées : les solutions GIGAMEDIA répondent aux besoins des réseaux LAN, data centers, installations industrielles et infrastructures extérieures.

Applications des cordons optiques GIGAMEDIA

Les cordons optiques GIGAMEDIA sont indispensables dans de nombreuses architectures réseau et télécom.

• Réseaux LAN : connexions fiables pour les bureaux, les baies réseau, les data centers et les infrastructures télécom.
• Data centers : transmission haut débit entre les serveurs, switches et équipements réseau.
• Installations industrielles : solutions robustes pour les environnements complexes et exigeants.
• Environnements extérieurs : cordons étanches et résistants pour les installations en milieux humides ou exposés.
• Liaisons radio : cordons CPRI destinés aux réseaux mobiles et aux infrastructures 5G.

Pourquoi choisir les cordons optiques GIGAMEDIA ?

Grâce à son expertise dans les infrastructures réseau, GIGAMEDIA propose des cordons optiques fiables, performants et conformes aux normes internationales. Ces solutions garantissent une connectivité optimale, une installation simplifiée, un brassage maîtrisé et une excellente durabilité pour les réseaux fibre optique professionnels.
