Prises, coffrets, boîtiers

Les prises, coffrets et boîtiers FTTH sont des éléments clés dans une architecture fibre jusqu’à l’abonné. Ils permettent de protéger les fibres, d’organiser la distribution, de terminer proprement les liens et de faciliter les opérations de maintenance.

En pratique, un installateur les retrouve à plusieurs niveaux du réseau : en pied d’immeuble, en colonne montante, à l’étage, dans un local technique ou au point terminal chez l’abonné. Leur choix ne dépend donc pas seulement du format ou du nombre de ports, mais aussi du niveau du réseau, du nombre de fibres à gérer, du mode de pose et du type de raccordement attendu.

À quoi servent les prises, coffrets et boîtiers FTTH dans une installation fibre ?

Une prise terminale optique sert à terminer proprement la fibre chez l’abonné ou dans le local final. Un DTIO permet de matérialiser le point de démarcation et de raccordement dans certaines architectures de desserte. Un boîtier FTTH ou un coffret FTTH intervient plus en amont, pour distribuer, protéger et organiser les fibres à un étage, dans une colonne montante ou dans un point de mutualisation.

Des fonctions différentes selon le niveau du réseau

Ces équipements n’ont pas tous la même fonction. Une PTO est pensée pour la terminaison finale, tandis qu’un coffret de distribution FTTH ou un boîtier d’étage répond davantage à une logique de répartition et de gestion des fibres. C’est cette lecture du réseau qui permet de choisir le bon produit dès le départ.

Comment choisir entre PTO, DTIO, boîtier FTTH et coffret de distribution ?

Le premier critère est le niveau de l’installation. Si le besoin concerne l’arrivée finale chez l’abonné, une prise terminale optique est souvent la solution la plus cohérente. Si l’installation concerne une desserte d’immeuble ou de palier, un boîtier d’étage FTTH ou un coffret mural conviendra mieux.

Plus en amont, un coffret FTTH peut intégrer des épissures, des raccords ou encore un splitter optique, selon l’architecture retenue. Le choix doit donc être effectué en fonction du rôle réel de l’équipement dans le réseau.

Vérifier la capacité réelle du boîtier

Le second critère est la capacité. Il faut vérifier le nombre de fibres, le nombre d’épissures, le nombre de raccords et la place disponible pour le lovage. Un boîtier sous-dimensionné complique rapidement la maintenance ainsi que les évolutions ultérieures du site.

Assurer la cohérence de la connectique

En FTTH, le SC/APC reste très fréquent. Il est donc nécessaire de garantir la cohérence entre les raccords SC/APC, les pigtails SC/APC G657, les cordons G657 SC/APC et les supports de terminaison. Un boîtier bien choisi doit être compatible avec les usages réels de l’installation, et non seulement avec sa capacité théorique.

Pourquoi le format et l’environnement de pose sont-ils importants ?

Un boîtier installé en gaine technique, en palier ou dans un logement n’est pas exposé aux mêmes contraintes. Il est donc essentiel de raisonner selon le contexte de pose : installation murale, intérieure, en colonne technique, dans un environnement exposé ou au sein d’un point de distribution collectif.

Sur certains chantiers, un boîtier compact suffit. Sur d’autres, un coffret FTTH avec gestion des épissures, accès sécurisé et intégration de splitters devient indispensable.

Une installation cohérente avec le câblage optique

La cohérence avec les câbles drop, les câbles de colonne montante et les câbles abonnés est également essentielle. Un bon boîtier FTTH est celui qui simplifie la pose, protège la fibre et reste parfaitement adapté au parcours réel du lien optique.

Guide de choix des prises, coffrets et boîtiers FTTH

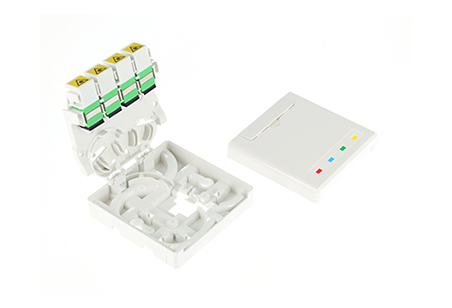

• Pour une terminaison abonné : une prise terminale optique comme la PTO4SCAPCS constitue une solution efficace.
• Pour un raccordement intermédiaire ou un point de démarcation : un DTIO1F50M est souvent pertinent.

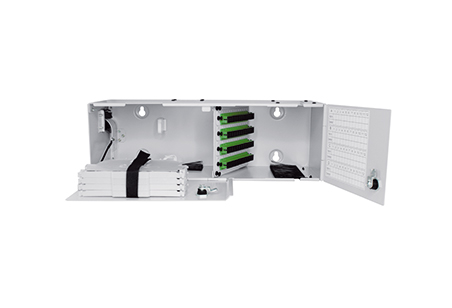

• Pour une distribution d’étage ou de colonne : un boîtier FTTH ou un coffret mural tel que le ODB16WM sera généralement mieux adapté.
• Pour les projets structurés : il faut anticiper l’intégration des raccords, des pigtails, des splitters et coupleurs ainsi que des cordons optiques.
