Prise optique murale

La prise optique murale permet de terminer une liaison fibre de façon propre, protégée et accessible en intérieur. Elle est utilisée dans les projets FTTH, aux points terminaux de logement, dans certains petits réseaux passifs tertiaires et dans les environnements où la fibre doit arriver jusqu’à un équipement utilisateur, une box, un ONT ou un convertisseur.

Pour un installateur, une prise optique murale doit être simple à poser, lisible à maintenir, compatible avec la connectique du chantier et cohérente avec l’architecture optique existante.

À quoi sert une prise optique murale ?

Terminer proprement la fibre côté utilisateur

La prise murale constitue le point terminal optique entre le câble de desserte et l’équipement final. Elle permet d’accueillir un ou plusieurs raccords et de présenter une interface claire, protégée et plus facile à maintenir qu’une sortie de fibre non structurée.

Dans un logement, elle fait le lien entre le câble abonné, la PTO et le cordon optique reliant la prise à la box Internet, à l’ONT ou à un équipement réseau compatible fibre.

Gérer une petite capacité sans négliger la protection

Même sur une capacité réduite, la prise optique doit assurer une bonne gestion interne de la fibre, respecter le rayon de courbure et maintenir correctement le câble. Ce point est particulièrement important en FTTH, où les fibres G657 sont fréquentes et où les cheminements peuvent rester étroits.

Comment choisir la bonne prise optique murale ?

Choisir selon le connecteur utilisé

Une prise optique murale SC/APC est très fréquente en FTTH. Elle reste cohérente avec les pigtails SC/APC G657, les cordons SC/APC et les standards couramment utilisés pour les terminaisons abonnés.

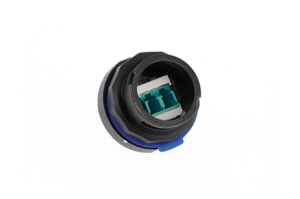

Une prise optique murale LC peut être pertinente dans un petit réseau intérieur ou certains environnements tertiaires spécifiques, notamment lorsque la densité, le type d’équipement ou l’architecture réseau impose ce format de connectique.

Définir le nombre de ports nécessaire

Une PTO 1 port convient à de nombreuses installations résidentielles simples, lorsqu’un seul accès fibre doit être présenté à l’utilisateur.

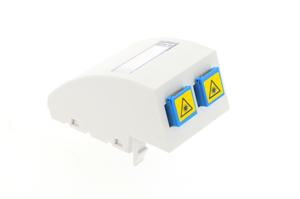

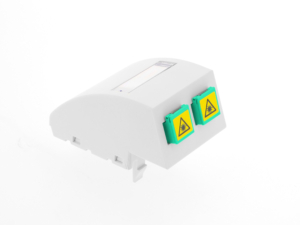

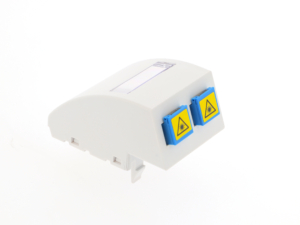

Les PTO 2 ports sont particulièrement utiles lorsqu’une réserve est souhaitée, en cas de redondance, de second service ou pour anticiper une évolution technique sans refaire la terminaison optique.

Vérifier la cohérence avec le reste de l’installation

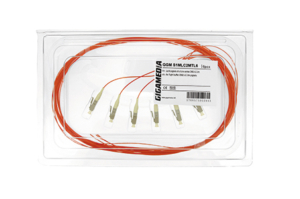

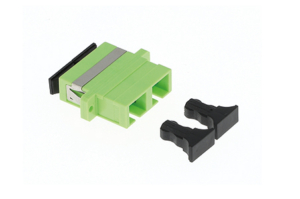

La prise doit rester compatible avec les raccords, les pigtails, les câbles abonnés et les câbles FTTH.

Il faut également tenir compte du support réel de pose, du mode de passage des câbles et de l’architecture située en amont. Selon le projet, la prise optique murale peut être intégrée à une chaîne comprenant un DTIO, un boîtier d’étage ou un coffret FTTH.

Guide de choix d’une prise optique murale

Pour une installation FTTH classique, une prise terminale optique intérieure en SC/APC représente le choix le plus courant. Une référence comme la PTO4SCAPCS convient aux terminaisons optiques résidentielles ainsi qu’aux petits sites tertiaires.

Si le chantier exige une terminaison compacte avec une réserve de fibre ou plusieurs accès, une PTO 2 ports sera généralement plus adaptée qu’une simple sortie à une fibre. Dans une architecture technique particulière, une prise optique murale LC peut rester pertinente, à condition qu’elle soit compatible avec les raccords LC, les pigtails LC OS2 et les cordons LC/LC utilisés dans l’installation.

Quelles erreurs éviter lors de l’installation ?

L’erreur la plus fréquente consiste à choisir une prise non cohérente avec la connectique du réseau, à sous-dimensionner le nombre de ports ou à négliger la gestion interne de la fibre.

Une prise mal organisée peut compliquer les opérations de maintenance, augmenter les risques de courbure excessive et dégrader les performances de la liaison optique dans le temps. Il est donc essentiel de prévoir un cheminement propre, une réserve suffisante et un rayon de courbure adapté.

Bonnes pratiques de pose

• Vérifier la compatibilité entre la prise, les raccords, les pigtails et les cordons optiques.
• Choisir le nombre de ports selon le besoin actuel et les évolutions éventuelles.
• Respecter le rayon de courbure minimal de la fibre.
• Prévoir une gestion interne propre de la fibre et des réserves.
• Installer la prise dans un emplacement accessible pour le raccordement et la maintenance.
• Protéger les connecteurs contre la poussière et les manipulations inutiles.

Questions fréquentes sur les prises optiques murales

À quoi sert une prise optique murale ?

Une prise optique murale sert à terminer proprement une liaison fibre côté utilisateur ou au niveau d’un point terminal, tout en assurant une connectique accessible et protégée.

Faut-il choisir une prise SC/APC ou LC ?

Le choix dépend du type de réseau, du standard de terminaison utilisé et de l’équipement à raccorder. Le SC/APC est très courant en FTTH, tandis que le LC est fréquemment utilisé dans les réseaux tertiaires et techniques.

Une prise optique murale est-elle réservée au FTTH ?

Non. Le FTTH est l’un de ses principaux usages, mais une prise optique murale peut également être utilisée dans de petits réseaux passifs tertiaires ou dans des installations techniques nécessitant une terminaison fibre intérieure.

Combien de ports faut-il prévoir ?

Le nombre de ports dépend du besoin actuel, de la présence éventuelle d’un second service, d’une redondance ou d’une réserve prévue pour une évolution future. Une PTO 1 port suffit souvent pour une installation simple, tandis qu’une PTO 2 ports offre plus de flexibilité.

Faut-il gérer la fibre à l’intérieur de la prise ?

Oui. La gestion interne de la fibre est essentielle pour respecter le rayon de courbure, préserver les performances de la liaison optique et conserver une installation propre et maintenable.
