Boîtiers coffrets intérieurs

Les boîtiers et coffrets intérieurs fibre optique sont utilisés pour protéger, distribuer et terminer les fibres dans les bâtiments, les locaux techniques, les baies murales ou les zones de brassage intermédiaires. Pour un installateur, ils représentent une solution compacte, accessible et simple à maintenir lorsque la pose d’un tiroir optique en baie 19 pouces n’est pas nécessaire.

Ils permettent de réaliser une terminaison murale propre, de gérer quelques épissures, d’intégrer des raccords et de distribuer les liaisons optiques dans des environnements tertiaires, résidentiels ou sur de petits sites techniques.

À quoi servent les boîtiers et coffrets intérieurs fibre optique ?

Protéger et organiser les raccordements optiques

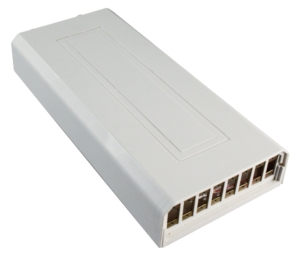

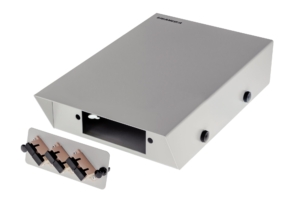

Un boîtier mural fibre optique ou un coffret intérieur optique permet de centraliser les raccordements dans un format compact. Il accueille généralement des raccords optiques, des pigtails, des épissures et, selon les modèles, une petite réserve de fibre.

Cette organisation améliore la lisibilité de l’installation, protège les raccordements et facilite les opérations de maintenance ou d’évolution du réseau optique.

Remplacer une baie ou un tiroir sur les petits sites

Dans de nombreux projets, l’installation d’une baie 19 pouces n’est pas justifiée. C’est notamment le cas des petits locaux techniques, des distributions de palier, des bureaux techniques ou des points intermédiaires de desserte.

Dans ce contexte, un boîtier de terminaison murale ou un mini coffret fibre permet de raccorder proprement les liens optiques sans surdimensionner l’infrastructure. Cette solution est à la fois plus compacte, plus simple à poser et souvent plus économique.

Répondre aux besoins de distribution interne

Les boîtiers et coffrets intérieurs fibre optique conviennent également aux distributions internes au sein d’un bâtiment, aux petits points de concentration, aux raccordements d’étage ou aux installations FTTH en partie privative, selon la configuration retenue.

Comment choisir un boîtier ou un coffret intérieur fibre optique ?

Déterminer le nombre de fibres utile

Le premier critère de choix est la capacité du boîtier ou du coffret. Un boîtier mural 12 fibres suffit souvent pour une petite distribution ou une terminaison simple. En revanche, un coffret intérieur 24 fibres sera plus adapté à une zone plus dense ou à une installation appelée à évoluer.

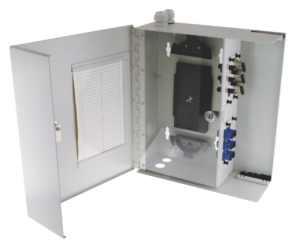

Il est recommandé de prévoir une marge pour les extensions futures. Ce coffret optique GIGAMEDIA modulaire de 6 à 32 fibres constitue une solution adaptée aux projets nécessitant une capacité évolutive.

Vérifier le type de connectique et la méthode de raccordement

Le choix du boîtier doit être cohérent avec les raccords LC duplex, SC simplex ou SC/APC, les pigtails OS2 ou OM4, ainsi que les protections d’épissures utilisées sur le projet.

Lorsque l’installation impose une terminaison FTTH, il est également important de vérifier la compatibilité avec les prises optiques murales et les cordons G657 avec connectique SC/APC.

Anticiper la maintenance et l’espace disponible

Un boîtier bien dimensionné facilite l’accès aux raccordements, le lovage des fibres et les futures interventions. Il est donc nécessaire de prendre en compte l’emplacement réel de l’installation : local technique, palier, bureau technique ou zone intermédiaire.

Dans certains cas, un tiroir optique en baie reste préférable, notamment lorsque la densité de raccordement est élevée ou que l’évolution du site est importante. Dans d’autres configurations, un boîtier mural reste la solution la plus simple et la plus économique.

Guide de choix des boîtiers et coffrets intérieurs

• Petite distribution de bâtiment ou terminaison murale : un boîtier mural 12 fibres est généralement suffisant.
• Zone de brassage plus dense : un coffret intérieur optique offre davantage de capacité et de confort de maintenance.
• Environnement compact : un mini coffret fibre ou un boîtier de terminaison murale est particulièrement adapté.
• Projet évolutif : privilégiez un coffret modulaire avec une capacité supérieure au besoin immédiat.
• Installation en baie à forte densité : un tiroir optique 19 pouces peut être plus pertinent qu’un boîtier mural.

Quelles erreurs éviter ?

Choisir un coffret trop petit, négliger l’espace nécessaire pour les épissures ou oublier les besoins de maintenance future sont les erreurs les plus fréquentes. Une capacité insuffisante peut compliquer le lovage des fibres, limiter les évolutions et rendre les interventions plus délicates.

Il faut également éviter de remplacer systématiquement un tiroir optique par un boîtier mural lorsque la densité de raccordement ou l’évolution prévisible du site justifie une solution en baie 19 pouces.

Questions fréquentes sur les boîtiers et coffrets intérieurs fibre optique

Quand choisir un boîtier intérieur fibre optique ?

Un boîtier intérieur est recommandé lorsqu’une terminaison murale ou compacte suffit, notamment dans un petit local technique, un palier, un bureau technique ou un point intermédiaire de distribution.

Combien de fibres prévoir ?

Le nombre de fibres doit être défini selon le besoin immédiat, tout en prévoyant une marge pour les extensions futures. Un boîtier 12 fibres convient souvent aux petites installations, tandis qu’un coffret 24 fibres ou modulaire est préférable pour les projets amenés à évoluer.

Un boîtier intérieur peut-il remplacer un tiroir optique ?

Oui, sur les installations murales, compactes ou à faible densité. En revanche, un tiroir optique en baie reste préférable pour les infrastructures nécessitant de nombreux raccordements, une grande réserve de fibre ou une forte évolutivité.

Faut-il prévoir des pigtails ?

Oui, très souvent. Les pigtails sont généralement nécessaires lorsque les fibres sont raccordées par fusion aux adaptateurs présents dans le boîtier ou le coffret.

Où installer un boîtier ou un coffret intérieur ?

Il peut être installé dans un local technique, un palier, un bureau technique, une baie murale ou tout point intermédiaire nécessitant une terminaison, une distribution ou une protection des raccordements fibre optique.
