Jarretières optiques

Les jarretières optiques simplex et duplex assurent le brassage entre les tiroirs optiques, les coffrets et boîtiers, les prises terminales optiques, les modules SFP/SFP+ et les équipements actifs. Elles jouent un rôle direct dans la performance du lien, la lisibilité du brassage et la facilité de maintenance.

Pour un installateur, choisir une jarretière optique ne consiste pas uniquement à sélectionner une longueur. Il est essentiel de vérifier le type de fibre, la connectique, le polissage, le format simplex ou duplex et la cohérence avec l’architecture réseau déployée.

À quoi servent les jarretières optiques simplex et duplex ?

Assurer le brassage entre le passif et l’actif

Une jarretière optique relie un équipement actif à une interface passive, par exemple entre un tiroir optique et un switch équipé de modules SFP, ou entre une PTO et un équipement terminal optique. Elle doit garantir une faible perte d’insertion, une bonne tenue mécanique et une manipulation simple en exploitation.

Simplex ou duplex selon l’usage

La jarretière simplex est utilisée lorsqu’une seule fibre suffit, notamment dans certaines liaisons FTTH, applications spécifiques ou raccordements unidirectionnels. La jarretière duplex est le format le plus courant en réseau local, en backbone optique de bâtiment et en salle informatique, car la majorité des liaisons Ethernet sur fibre utilisent deux fibres : une pour l’émission et une pour la réception.

Comment choisir une jarretière optique ?

Choisir le bon type de fibre

Le premier critère est la compatibilité avec l’infrastructure installée. Une jarretière OM3 ou OM4 convient au brassage multimode en réseau LAN et en datacenter. Une jarretière OS2 est adaptée aux liaisons monomodes, aux rocades et aux architectures évolutives sur de plus longues distances.

En FTTH, une jarretière G657 est souvent préférable, car elle supporte mieux les rayons de courbure serrés dans les logements, les goulottes, les prises terminales et les petits boîtiers.

Sélectionner la bonne connectique

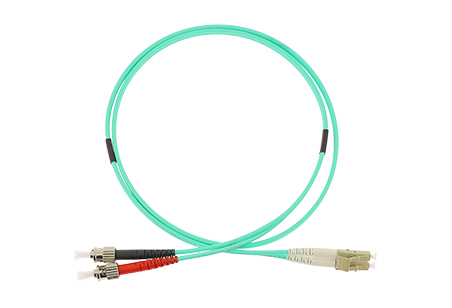

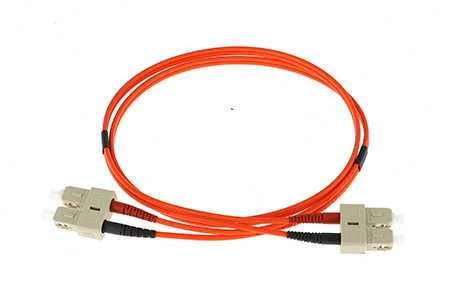

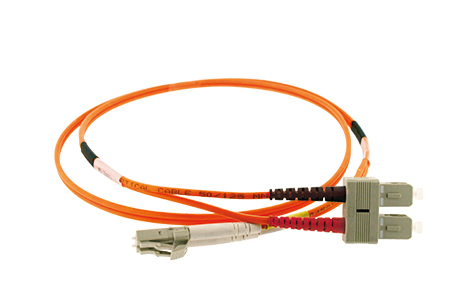

Le choix entre LC/LC, SC/SC, LC/SC ou SC/APC dépend des équipements raccordés et des supports utilisés. Le connecteur LC est fréquent en baie pour sa compacité et sa densité. Le SC reste très courant dans les installations standards. Le SC/APC est particulièrement utilisé en FTTH, notamment avec les PTO, DTIO, boîtiers FTTH et certains équipements opérateur.

Adapter la longueur et le format

Une jarretière trop longue encombre le brassage et complique la maintenance, tandis qu’une jarretière trop courte peut mettre les connecteurs en contrainte. Il est donc recommandé de choisir la longueur utile, avec un cheminement propre dans le tiroir optique, le guide-câbles ou le coffret mural.

Guide de choix des jarretières optiques

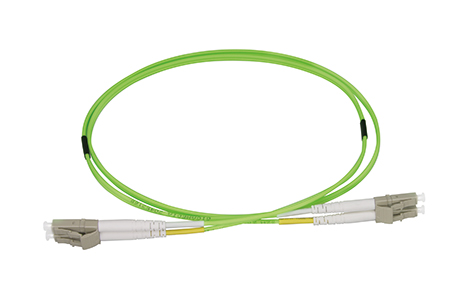

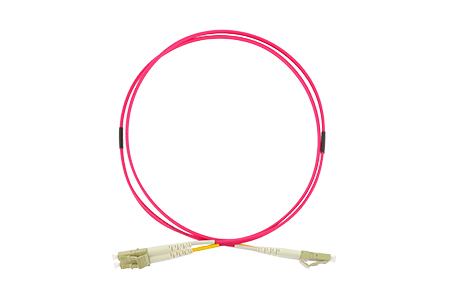

• Baie réseau multimode : une jarretière LC/LC OM4 duplex constitue une solution courante pour les liaisons LAN et les équipements actifs.

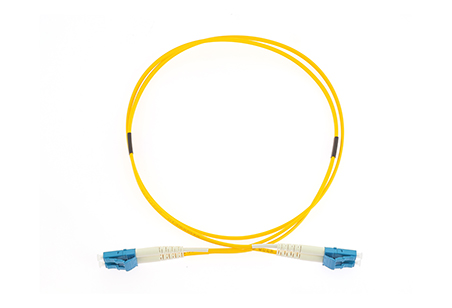

• Backbone monomode ou liaison vers un équipement actif : une jarretière LC/LC OS2 est généralement adaptée aux liaisons monomodes et aux modules SFP.

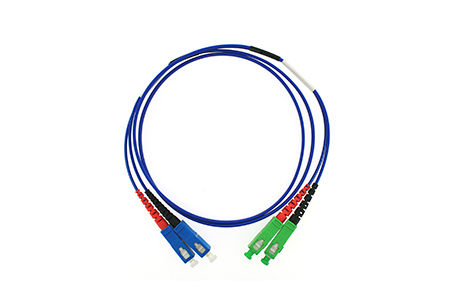

• Installation FTTH : une jarretière SC/APC G657 est cohérente avec les PTO, DTIO et boîtiers FTTH.

Quelles erreurs éviter lors du brassage optique ?

L’erreur la plus fréquente est de mélanger les types de polissage, notamment APC et UPC. Ces connectiques ne doivent pas être associées, car elles peuvent générer des pertes importantes et détériorer les interfaces optiques.

Il faut également éviter de choisir une jarretière non cohérente avec la fibre installée ou une longueur excessive qui dégrade la propreté du brassage. En environnement FTTH, l’utilisation d’une fibre non adaptée aux faibles rayons de courbure peut aussi pénaliser les performances réelles du lien.

Questions fréquentes sur les jarretières optiques

Quelle différence entre une jarretière simplex et duplex ?

Une jarretière simplex utilise une seule fibre. Une jarretière duplex utilise deux fibres et constitue le format le plus courant pour les liaisons Ethernet sur fibre.

OM4 ou OS2 : que choisir ?

L’OM4 est destinée aux réseaux multimodes, notamment en LAN et en datacenter. L’OS2 est utilisée pour les liaisons monomodes, les longues distances, les rocades et les architectures évolutives.

Pourquoi choisir une jarretière G657 ?

La fibre G657 est conçue pour mieux supporter les faibles rayons de courbure. Elle est particulièrement adaptée aux installations FTTH, aux boîtiers compacts et aux cheminements contraints.

SC, LC ou SC/APC : quelle connectique choisir ?

Le choix dépend de l’équipement raccordé, de la densité recherchée dans la baie et du type d’architecture optique. Le LC est fréquent sur les modules SFP, le SC est courant en installation standard et le SC/APC est largement utilisé en FTTH.

Comment choisir la bonne longueur de jarretière ?

Il est recommandé de choisir la longueur utile, sans surlongueur inutile, afin de conserver un brassage propre, lisible et facile à maintenir.
