Inspection et mesure

L’inspection et la mesure fibre optique permettent de contrôler la qualité d’une installation avant sa mise en service, de localiser rapidement un défaut et de sécuriser la recette d’un lien. Dans un réseau LAN, FTTH, industriel ou de vidéosurveillance, une fibre correctement raccordée peut néanmoins présenter une perte excessive due à une férule sale, une mauvaise épissure, un rayon de courbure non respecté ou une inversion de polarité.

Pour l’installateur, disposer des bons outils de contrôle limite les reprises chantier, réduit le temps de diagnostic et améliore la fiabilité du réseau à long terme.

Quels outils utiliser pour inspecter et mesurer une fibre optique ?

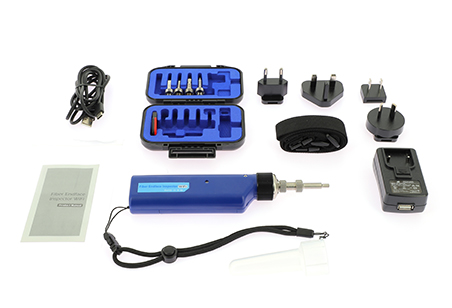

Microscope d’inspection : contrôler l’état des férules

Un microscope d’inspection fibre permet de vérifier visuellement l’état de la face d’extrémité d’un connecteur. Il aide à détecter les poussières, rayures, résidus ou défauts de polissage susceptibles d’augmenter la perte d’insertion et de dégrader les performances de la liaison.

Le microscope d’inspection GGM SCOPEWIFI est particulièrement utile pour visualiser et documenter l’état des connecteurs avant une recette ou lors d’une recherche de panne. L’inspection doit idéalement être réalisée avant et après nettoyage afin de confirmer que la face optique est propre et en bon état.

Cette vérification concerne les connecteurs LC, SC, ST, SC/APC ou SC/UPC, qu’ils soient montés sur un cordon, un pigtail, une PTO ou un tiroir de brassage.

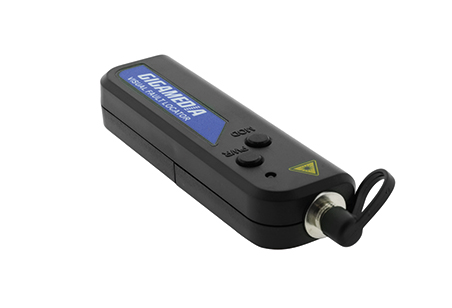

VFL : repérer rapidement une rupture ou une mauvaise continuité

Le VFL, ou Visual Fault Locator, aussi appelé stylo laser fibre, émet une lumière visible permettant de détecter rapidement une rupture, une fibre pincée, une macro-courbure ou une erreur de raccordement sur une liaison courte.

Un outil tel que le GGM VFL1MW constitue une solution de diagnostic terrain simple et rapide. Il est particulièrement adapté à la maintenance des réseaux FTTH ou aux contrôles de continuité en local technique.

Le VFL ne remplace pas une mesure de puissance ou une recette complète. Il permet toutefois d’orienter efficacement le diagnostic avant une intervention plus approfondie.

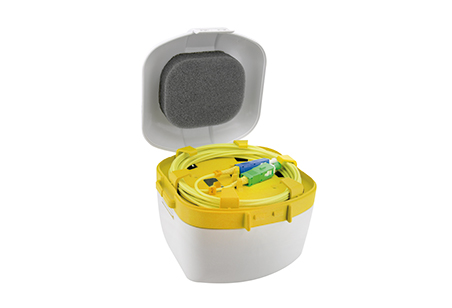

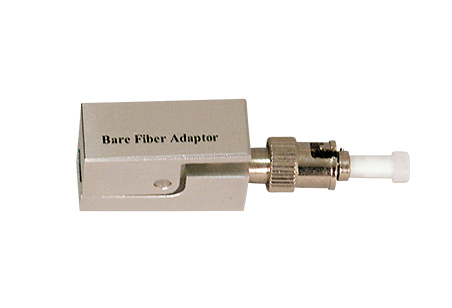

Testeurs, adaptateurs et bobines amorces pour valider le lien

Les adaptateurs de test et les bobines amorces permettent de contrôler la continuité, l’atténuation ou la qualité globale d’un lien selon le niveau d’exigence du chantier. Ils sont utiles lors de la mise en service d’une liaison sur câble OS2, OM3, OM4 ou G657.

Les bobines amorces permettent notamment d’isoler la première zone de mesure lors de certains contrôles de liaison. Elles facilitent ainsi l’analyse des pertes situées près de l’équipement de test ou du premier connecteur.

Comment choisir son matériel d’inspection et de mesure ?

Pour une intervention terrain et la maintenance FTTH

Pour un technicien intervenant sur une PTO, une DTIO, un boîtier abonné ou un cordon SC/APC, le minimum recommandé comprend un VFL, un outil de nettoyage tel que le GGMONECLICKLCDX ou le GGMCLEANKIT, ainsi qu’un microscope d’inspection.

Ce trio permet de vérifier l’état du connecteur, de nettoyer correctement la férule et de localiser les défauts visibles sur la liaison.

Pour une recette en baie ou sur un réseau LAN

En environnement tertiaire ou en datacenter, l’inspection des connecteurs LC et la vérification de la propreté des cordons sont essentielles avant le raccordement aux modules actifs. Les outils de contrôle doivent être cohérents avec les tiroirs optiques, les raccords LC duplex, les pigtails LC OS2 et les jarretières LC/LC OM4 installés.

Une préparation rigoureuse des connecteurs réduit les risques de pertes excessives, d’instabilité des liaisons et d’interventions correctives après la mise en service.

Pour des diagnostics plus poussés

Lorsqu’il faut qualifier une liaison longue, rechercher précisément une perte ou valider une installation complexe, les outils simples doivent être complétés par des équipements de mesure adaptés au protocole de recette prévu.

Le choix dépend notamment du type de réseau, de la distance de la liaison, du budget optique, du type de fibre et de la documentation attendue par le client à la réception du chantier.

Guide de choix pour l’inspection et la mesure fibre

Pour le contrôle courant, privilégiez le GGM SCOPEWIFI pour l’inspection des connecteurs et le GGM VFL1MW pour le repérage rapide des défauts. Associez-les à un CLEANKIT et aux accessoires de nettoyage adaptés aux connecteurs LC et SC.

Pour les liaisons à qualifier, ajoutez des adaptateurs de test, des bobines amorces et un équipement de mesure correspondant au niveau de recette exigé.

Questions fréquentes sur l’inspection et la mesure fibre optique

À quoi sert un microscope fibre optique ?

Un microscope fibre optique permet de contrôler l’état et la propreté de la férule d’un connecteur avant son raccordement. Il aide à détecter les poussières, rayures et résidus pouvant provoquer une perte d’insertion.

Le VFL remplace-t-il un appareil de mesure ?

Non. Le VFL aide à détecter rapidement une rupture, une mauvaise continuité ou une macro-courbure, mais il ne mesure pas précisément l’atténuation d’une liaison optique.

Pourquoi inspecter un connecteur après nettoyage ?

L’inspection après nettoyage permet de confirmer que les poussières, résidus ou contaminations ont bien été éliminés avant le raccordement du connecteur.

Quand utiliser une bobine amorce ?

Une bobine amorce est utilisée lors de certains tests de liaison afin d’isoler et de mesurer correctement la première portion de fibre, notamment à proximité du premier connecteur.

Quels outils prévoir pour une intervention FTTH ?

Pour une intervention FTTH, il est recommandé de prévoir un VFL, un kit de nettoyage, un microscope d’inspection et les adaptateurs compatibles avec les connecteurs présents sur l’installation.
