Boîtiers rail DIN

Les boîtiers rail DIN optiques permettent d’intégrer une terminaison fibre dans une armoire électrique, un coffret technique, une installation d’automatisme, de GTB ou une infrastructure industrielle compacte. Pour un installateur, ils apportent une solution propre et normalisée pour fixer le passif optique sur rail DIN, au même niveau que les autres composants d’armoire.

Ce format est particulièrement pertinent lorsqu’il faut raccorder une fibre dans un environnement encombré, tout en conservant une maintenance simple et une bonne protection des liaisons optiques.

À quoi sert un boîtier rail DIN optique ?

Intégrer la fibre dans une armoire déjà normalisée

Le principal intérêt d’un boîtier rail DIN optique est d’intégrer la fibre directement dans un environnement technique utilisant déjà un rail DIN standard. Cela facilite le montage dans les armoires d’automatisme, les coffrets de supervision, les tableaux techniques, les installations de contrôle d’accès ou certains systèmes de vidéosurveillance industrielle.

Organiser proprement les terminaisons optiques

Dans un espace limité, ce type de boîtier améliore la gestion des fibres, des raccords, des pigtails et des points de connexion. Il évite les terminaisons improvisées dans des coffrets non prévus pour la fibre et permet de conserver une architecture plus fiable.

Protéger la fibre dans des environnements techniques compacts

En environnement industriel ou technique, la fibre doit rester protégée contre les manipulations, les vibrations, l’encombrement ou les interventions de maintenance. Un boîtier DIN avec raccords apporte cette protection tout en préservant l’accessibilité nécessaire aux opérations de contrôle et de maintenance.

Comment choisir un boîtier rail DIN optique ?

Déterminer le nombre de fibres et le type de connectique

Le choix dépend du nombre de liens à intégrer et du type de connecteurs attendus : LC, SC ou, sur certaines architectures spécifiques, SC/APC. Il faut également vérifier si le boîtier peut accueillir des raccords optiques, une petite cassette d’épissurage ou un mode de terminaison plus direct.

• Nombre de fibres à raccorder.
• Type de connecteurs optiques : LC, SC ou SC/APC.
• Présence ou non de raccords optiques intégrables.
• Possibilité d’intégrer une cassette d’épissurage.
• Encombrement disponible dans l’armoire.
• Gestion du rayon de courbure de la fibre.

Tenir compte de l’environnement technique

Un boîtier installé dans une armoire industrielle, une installation de GTB ou un coffret machine ne répond pas aux mêmes contraintes qu’un boîtier mural standard. Il est donc nécessaire de raisonner avec les câbles industriels fibre, la connectique fibre optique, les cordons optiques et, selon les projets, le voisinage d’équipements actifs industriels.

Guide de choix des boîtiers rail DIN

Pour une petite terminaison fibre dans une armoire d’automatisme, un boîtier rail DIN optique compact ou un mini-boîtier DIN est souvent suffisant. Si le besoin inclut une véritable interface de brassage, un boîtier DIN équipé de raccords est plus adapté.

Un support fibre rail DIN peut également convenir pour des configurations très simples ou comme complément d’organisation dans une armoire technique déjà équipée.

Quel format choisir selon l’application ?

• Mini-boîtier DIN : adapté aux petites terminaisons fibre dans les espaces réduits.

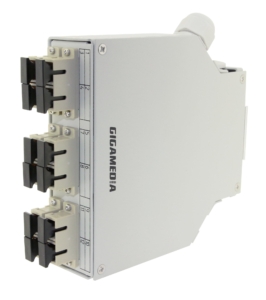

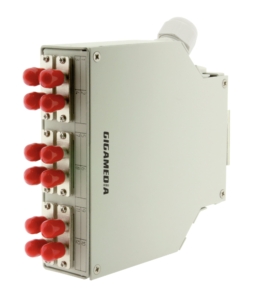

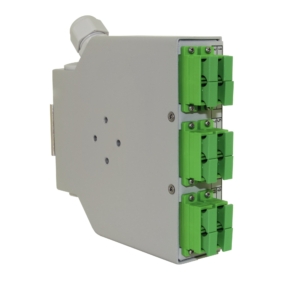

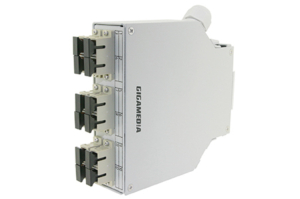

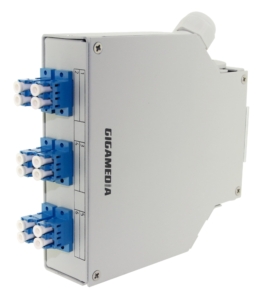

• Boîtier DIN avec raccords : recommandé lorsqu’une interface de connexion et de brassage est nécessaire.

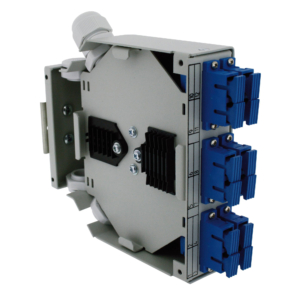

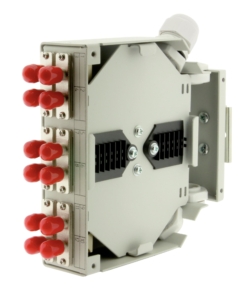

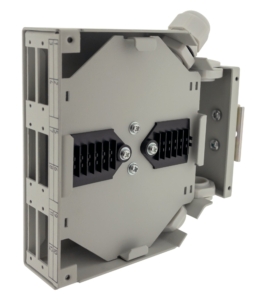

• Boîtier avec cassette d’épissurage : pertinent lorsque les fibres doivent être soudées et protégées dans l’armoire.
• Support fibre rail DIN : utile pour les installations simples ou pour organiser les liaisons optiques existantes.

Quelles erreurs éviter ?

L’erreur la plus fréquente consiste à sous-estimer l’espace réellement disponible dans l’armoire ou à oublier le rayon de courbure nécessaire à la fibre optique. Une fibre trop pliée peut entraîner une perte de performance ou endommager durablement la liaison.

Il est également indispensable de vérifier la compatibilité entre le boîtier, les raccords, les pigtails et le type de câble utilisé en environnement technique. Dans les installations industrielles, le choix du câble doit aussi tenir compte des vibrations, des contraintes mécaniques, de la température et des perturbations éventuelles présentes dans l’armoire.

Questions fréquentes sur les boîtiers rail DIN optiques

À quoi sert un boîtier rail DIN ?

Un boîtier rail DIN sert à intégrer proprement une terminaison fibre dans une armoire technique, électrique ou industrielle équipée d’un rail DIN standard.

Est-ce réservé à l’industrie ?

Principalement utilisé en environnement industriel, ce type de boîtier est également adapté aux installations de GTB, de supervision, de contrôle d’accès et aux coffrets techniques compacts.

Combien de fibres peut-il accueillir ?

Le nombre de fibres dépend du modèle, du type de raccords intégrés et de l’espace disponible dans le boîtier ou dans l’armoire.

Faut-il utiliser une fibre spécifique ?

Pas nécessairement, mais l’environnement peut orienter vers l’utilisation de câbles industriels fibre, plus adaptés aux contraintes mécaniques, aux vibrations ou aux conditions difficiles.

Un boîtier rail DIN peut-il accueillir des raccords ?

Oui, selon sa configuration. Certains modèles peuvent intégrer des raccords LC, SC ou d’autres formats, ainsi qu’une cassette d’épissurage pour organiser les terminaisons optiques.
