Câbles LAN cuivre

Les câbles LAN cuivre constituent l’infrastructure physique des réseaux Ethernet en entreprise, dans les établissements scolaires, les commerces, les bâtiments tertiaires et certaines applications industrielles légères. Ils assurent le câblage horizontal entre la baie informatique, le panneau de brassage, le point de consolidation et la prise utilisateur, mais également certaines rocades internes de courte distance.

Pour un installateur, choisir un câble réseau ne consiste pas uniquement à sélectionner une catégorie. Il faut dimensionner une solution cohérente selon le débit visé, la distance, les perturbations électromagnétiques, la classe de réaction au feu, le cheminement et les équipements à raccorder : switch, point d’accès Wi-Fi, téléphone IP, caméra IP ou poste utilisateur. Une installation performante repose sur une chaîne complète, dans laquelle le câble, la connectique, le panneau de brassage et les cordons doivent être compatibles.

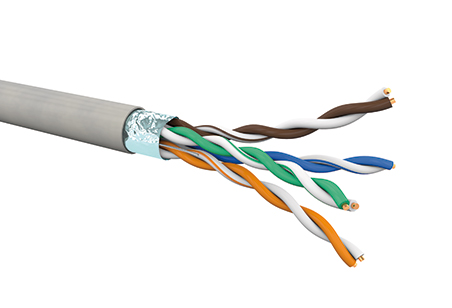

Câbles réseau Catégorie 5e

Les câbles Catégorie 5e répondent aux besoins des réseaux standard et de certaines rénovations. Ils conviennent lorsque les usages et les débits attendus sont maîtrisés, notamment sur des infrastructures existantes ou pour des applications Ethernet simples.

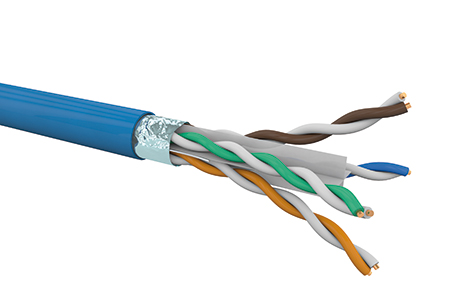

Câbles réseau Catégorie 6

La Catégorie 6 reste une solution polyvalente pour de nombreux projets professionnels. Elle répond aux besoins courants des réseaux de bureaux, des postes de travail, de la téléphonie IP et du raccordement d’équipements PoE.

Câbles réseau Catégorie 6A

La Catégorie 6A est recommandée pour les projets visant le 10 Gigabit Ethernet, les réseaux à forte densité ou les infrastructures conçues pour durer. Elle convient notamment aux baies techniques, aux points d’accès Wi-Fi de dernière génération, aux bornes, aux postes exigeants et aux équipements PoE haute puissance.

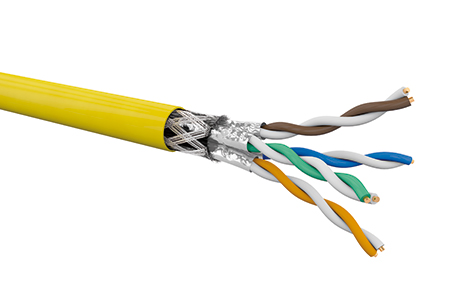

Câbles réseau Catégorie 7 et 7A

Les câbles Catégorie 7 et Catégorie 7A répondent aux projets nécessitant un blindage renforcé et des performances élevées. Ils sont particulièrement adaptés aux environnements sensibles aux interférences électromagnétiques ou aux installations exigeantes sur le plan technique.

Comment choisir son câble LAN cuivre ?

Le choix de la catégorie dépend principalement du débit attendu, de la durée de vie envisagée pour l’installation, du niveau de perturbations électromagnétiques et des équipements raccordés.

Quelle catégorie choisir : Cat 5e, Cat 6, Cat 6A, Cat 7 ou Cat 7A ?

Pour une installation bureautique classique, le Cat 6 F/UTP constitue une solution fiable et polyvalente. Pour préparer un réseau 10 Gigabit Ethernet et garantir une meilleure évolutivité, il est préférable de privilégier un câble Cat 6A U/FTP ou Cat 6A S/FTP.

Dans un environnement perturbé, comme un local technique, une zone proche de chemins de puissance ou une installation en industrie légère, une construction blindée est recommandée. La continuité de masse doit alors être assurée sur l’ensemble de la chaîne de câblage : câble, noyaux RJ45, panneaux de brassage, cordons et équipements associés.

Choisir la bonne gaine extérieure

La gaine extérieure doit également être vérifiée avant la sélection du câble. Une gaine LSOH est couramment choisie dans les ERP et les bâtiments tertiaires, car elle répond aux exigences liées aux contraintes incendie et limite les émissions de fumées et de gaz corrosifs.

Pour garantir les performances du lien, l’installation doit être complétée avec des noyaux RJ45, des panneaux de brassage et des cordons de brassage LAN adaptés à la même catégorie de câblage. Pour les liaisons inter-bâtiments ou les longues distances, le câblage fibre optique complète efficacement le réseau cuivre.

Les différents niveaux de blindage des câbles LAN

Les sigles U/UTP, U/FTP, F/FTP et S/FTP décrivent le type de blindage du câble selon la nomenclature ISO 11801. Deux niveaux de protection peuvent être présents : un blindage global autour des quatre paires et un écrantage individuel autour de chaque paire.

Comment lire la notation de blindage ?

• La partie avant le symbole « / » : elle indique le blindage global du câble.
• U : aucun blindage global.
• F : feuillard global.
• S : tresse globale.
• La partie après le symbole « / » : elle indique le blindage des paires.
• UTP : paires non blindées.
• FTP : feuillard individuel autour de chaque paire.

Câble U/UTP : sans blindage

Le câble U/UTP ne possède aucun blindage, ni global ni par paire. Les quatre paires sont positionnées sous une simple gaine, sans feuillard ni tresse. Cette construction est la plus simple et la plus économique, mais elle offre également la protection la plus limitée contre les perturbations électromagnétiques.

Câble U/FTP : blindage individuel par paire

Le câble U/FTP ne possède pas de blindage global, mais chaque paire dispose d’un feuillard individuel. Cette construction offre une bonne protection contre la diaphonie, notamment entre les paires, tout en limitant l’encombrement du câble. Elle convient aux installations recherchant de bonnes performances sans blindage global.

Câble F/FTP : double protection

Le câble F/FTP combine un feuillard global autour des quatre paires et un feuillard individuel autour de chaque paire. Cette construction assure une protection efficace contre les perturbations électromagnétiques ainsi qu’une excellente maîtrise de la diaphonie. Elle est fréquemment utilisée dans les installations Catégorie 6A.

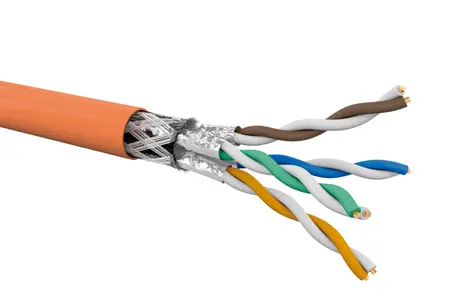

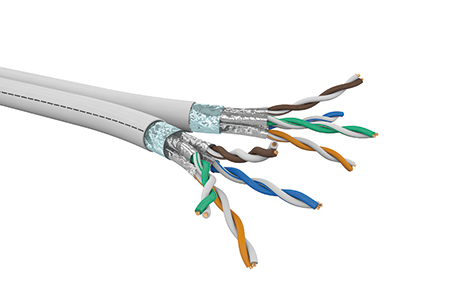

Câble S/FTP : tresse globale et feuillard par paire

Le câble S/FTP dispose d’une tresse de blindage globale et d’un feuillard individuel autour de chaque paire. Cette construction fait partie des plus robustes contre les perturbations électromagnétiques. Elle est souvent retenue pour les câbles Catégorie 7 et Catégorie 7A, ainsi que pour les environnements techniques exigeants.

Questions fréquentes sur les câbles LAN cuivre

Cat 6 ou Cat 6A : que choisir ?

Le Cat 6 convient à de nombreux réseaux tertiaires et aux usages bureautiques courants. Le Cat 6A est préférable pour les infrastructures 10 Gigabit Ethernet, les équipements à forte densité et les projets nécessitant une meilleure évolutivité.

Quand faut-il choisir un câble blindé ?

Un câble blindé est recommandé en présence de perturbations électromagnétiques, à proximité de câbles de puissance, dans les locaux techniques ou lorsque l’ensemble de l’infrastructure de câblage est conçu avec blindage et continuité de masse.

La Catégorie 5e est-elle encore adaptée ?

Oui, la Catégorie 5e reste adaptée aux besoins simples, aux rénovations ciblées et aux réseaux dont les performances attendues sont limitées. Elle doit néanmoins être choisie en tenant compte des besoins d’évolution futurs.

Pourquoi la gaine du câble est-elle importante ?

La gaine détermine l’adaptation du câble au bâtiment, aux contraintes de sécurité incendie et à l’environnement de pose. Une gaine LSOH est souvent privilégiée dans les bâtiments tertiaires et les établissements recevant du public.

Peut-on mélanger plusieurs catégories de câble ?

Cela est déconseillé. La performance réelle d’un lien réseau dépend de son élément le moins performant. Pour garantir une installation cohérente, il est recommandé d’utiliser une même catégorie pour le câble, la connectique, le panneau de brassage et les cordons.
