Connecteurs fibre optique : solutions de terminaison pour réseaux professionnels

Les connecteurs fibre optique assurent la terminaison d’un lien et influencent directement la perte d’insertion, la stabilité du raccordement et le temps de pose. Pour un installateur, le bon choix dépend du niveau d’urgence sur chantier, de la méthode de raccordement, du type de fibre utilisé — OS2, OM3, OM4 ou G657 — ainsi que du format attendu côté équipement actif, panneau ou tiroir optique.

Sur une petite intervention, un connecteur rapide peut éviter une épissure et accélérer la remise en service. Pour une terminaison plus encadrée, une solution epoxy ou un raccordement en tiroir optique peut être plus pertinent.

Quels types de connecteurs choisir selon le chantier ?

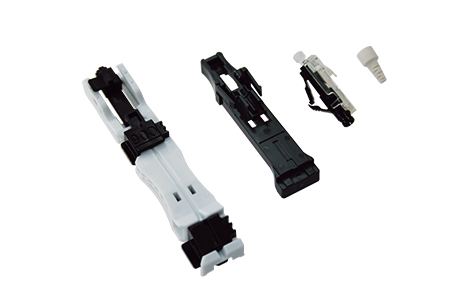

Connecteurs pré-fibrés XPFIT pour gagner du temps sur site

Les connecteurs pré-fibrés XPFIT sont adaptés aux interventions rapides, à la maintenance, aux petits chantiers LAN ou aux terminaisons FTTH ponctuelles. Leur intérêt est de réduire les opérations de collage et de polissage sur site.

Un produit comme le GGM SCXPFIT09 répond bien aux besoins de raccordement monomode standard. Les connecteurs pré-fibrés constituent une solution efficace lorsque la rapidité de pose et la simplicité de mise en œuvre sont prioritaires.

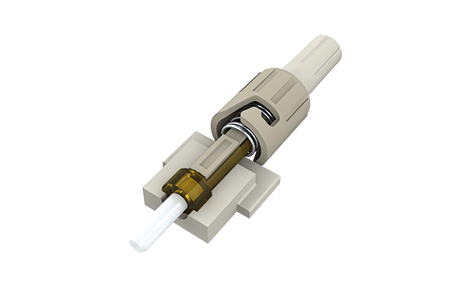

Connecteurs pré-fibrés ST Fast pour certaines habitudes de pose

Les connecteurs pré-fibrés ST Fast répondent à une logique similaire. Ils sont particulièrement adaptés aux installations où le format ST est déjà présent, selon les habitudes de pose, le parc existant ou les contraintes d’un environnement technique spécifique.

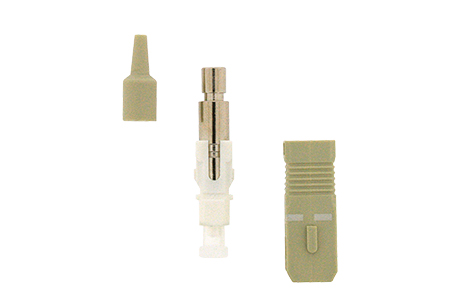

Connecteurs epoxy pour une terminaison plus traditionnelle

Les connecteurs epoxy s’adressent aux installateurs travaillant selon une méthode plus classique ou sur des configurations spécifiques. Ils peuvent rester pertinents en atelier, pour la fabrication de câbles ou de cordons fibre, ainsi que dans certaines interventions maîtrisées où le temps de pose n’est pas le premier critère.

Comment choisir entre SC, LC, pré-poli et epoxy ?

SC ou LC selon la densité et l’usage

Le connecteur SC reste très courant dans les installations standard, en FTTH comme sur certains réseaux optiques tertiaires. Il est apprécié pour sa simplicité de manipulation et sa présence fréquente sur les infrastructures existantes.

Le connecteur LC est souvent privilégié en baie dans les environnements à forte densité. Son format compact le rend particulièrement adapté aux tiroirs optiques, aux fibres préconnectorisées et aux équipements actifs disposant d’un grand nombre de ports.

Pré-poli pour la rapidité, epoxy pour une méthode plus encadrée

Un connecteur pré-poli LC ou XPFIT SC/UPC monomode est pertinent lorsqu’il faut intervenir rapidement sur site et limiter les opérations de préparation, de collage et de polissage. Il convient bien aux opérations de maintenance, de dépannage et aux terminaisons ponctuelles.

Un connecteur epoxy SC ou LC reste une solution adaptée lorsque la méthode de pose, l’outillage disponible et l’organisation du chantier le justifient. Cette solution est particulièrement intéressante pour les assemblages spécifiques ou les opérations réalisées en atelier.

Vérifier le type de fibre et le polissage

Le connecteur doit être cohérent avec le type de fibre et l’architecture du réseau. Les fibres OS2 sont utilisées pour les liaisons monomodes, tandis que les fibres OM3 et OM4 sont destinées aux réseaux multimodes. Le format SC/APC est fréquent en FTTH, alors que le polissage UPC est davantage utilisé dans d’autres applications de réseau optique.

• OS2 : fibre monomode adaptée aux liaisons longue distance et aux réseaux FTTH ou tertiaires.
• OM3 et OM4 : fibres multimodes utilisées dans les réseaux locaux, les salles serveurs et les infrastructures à haut débit.
• SC/APC : connecteur courant pour les applications FTTH et les réseaux nécessitant une faible réflexion optique.
• SC/UPC ou LC/UPC : formats fréquemment utilisés dans les réseaux informatiques, tertiaires et industriels.

Guide de choix des connecteurs fibre optique

Pour une intervention de maintenance rapide, un connecteur XPFIT SC/UPC monomode constitue souvent un excellent compromis entre rapidité de pose, simplicité d’utilisation et fiabilité. Pour une terminaison à forte densité dans un tiroir optique 1U, un connecteur pré-poli LC sera généralement plus adapté.

Pour une fabrication spécifique ou un assemblage sur des câbles destinés à devenir des cordons fibre, un connecteur epoxy SC ou LC conserve tout son intérêt. Le choix doit toujours prendre en compte le type de fibre, le format de raccordement, le niveau de densité attendu et les contraintes de mise en œuvre.

Compatibilité avec l’infrastructure optique

Les connecteurs sélectionnés doivent rester compatibles avec les raccords fibre optique, les pigtails, les câbles fibre, les cordons optiques et l’outillage de raccordement.

Quelles erreurs éviter lors du raccordement fibre ?

Les erreurs les plus fréquentes concernent le mauvais choix entre connecteurs SC et LC, l’utilisation d’un connecteur non adapté au type de fibre, l’absence de nettoyage avant mise en service et le manque d’outillage approprié.

Sur chantier, une terminaison rapide mal préparée peut entraîner des pertes optiques élevées, des défauts intermittents ou une reprise complète de l’installation. Un raccordement soigneusement préparé est souvent plus rentable qu’une intervention corrective après recette.

Bonnes pratiques de pose

• Vérifier la compatibilité entre le connecteur, la fibre et le raccord utilisé.
• Contrôler le type de polissage : UPC ou APC.
• Nettoyer systématiquement les férules et raccords avant chaque connexion.
• Utiliser un outillage adapté à la préparation, au clivage et au raccordement.
• Respecter le rayon de courbure minimal de la fibre optique.
• Contrôler les pertes optiques après raccordement et avant la recette finale.
• Protéger les connecteurs inutilisés avec des capuchons adaptés.

Questions fréquentes sur les connecteurs fibre optique

Quand choisir un connecteur pré-poli ?

Un connecteur pré-poli est recommandé lorsque la rapidité de pose sur site est prioritaire, notamment pour les opérations de maintenance, de dépannage ou les terminaisons ponctuelles.

SC ou LC : quel connecteur choisir ?

Le LC est généralement privilégié pour les environnements à forte densité, notamment dans les baies et tiroirs optiques. Le SC reste une solution courante pour les installations standard, les réseaux FTTH et certains environnements tertiaires.

Connecteur epoxy ou pré-poli ?

Le choix dépend des habitudes de pose, de l’outillage disponible, du niveau de finition attendu et des contraintes du chantier. Le pré-poli favorise la rapidité, tandis que l’epoxy correspond à une méthode plus traditionnelle et plus encadrée.

Le nettoyage est-il indispensable ?

Oui. Le nettoyage est indispensable avant toute mise en service, mesure ou recette. Une contamination sur une férule ou dans un raccord peut provoquer une perte d’insertion élevée et dégrader les performances de la liaison.

Quel outillage prévoir pour raccorder de la fibre ?

Il est recommandé de prévoir des outils de préparation de câble, une pince à dénuder, une cliveuse, des outils de raccordement, des consommables de nettoyage, un microscope ou une sonde d’inspection, ainsi que des outils de contrôle adaptés à la recette de la liaison.
