Cordons de brassage

Les cordons de brassage relient les équipements actifs aux panneaux de brassage, les prises réseau aux postes de travail ou les équipements terrain à l’infrastructure. Appelés également cordons RJ45 ou patch cords, ils constituent un maillon essentiel du système de câblage cuivre : un cordon mal choisi peut limiter les performances d’un lien pourtant correctement installé.

La gamme comprend des cordons de brassage LAN, des cordons industriels, des cordons pour liens de consolidation, des cordons vidéo, des cordons USB et des cordons applicatifs.

Pour sélectionner la bonne référence, l’installateur doit vérifier la catégorie, le blindage, la longueur, le type de connecteur et les contraintes d’environnement. Le cordon doit rester cohérent avec les câbles cuivre, les noyaux RJ45 et les panneaux de brassage utilisés sur l’installation.

Quels types de cordons de brassage choisir ?

Cordons de brassage LAN

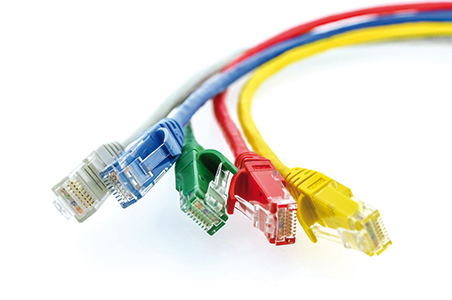

Les cordons de brassage LAN RJ45/RJ45 sont conçus pour raccorder un switch à un panneau de brassage, une prise terminale à un ordinateur, un téléphone IP, une borne Wi-Fi ou une caméra IP. Ils existent notamment en catégories 5e, 6 et 6A, avec ou sans blindage.

Cordons de brassage industriels

Les cordons de brassage industriels répondent aux contraintes des automatismes, ateliers, lignes de production ou locaux techniques. Les versions RJ45/RJ45, M12 ou M12/RJ45 permettent de raccorder les équipements industriels tout en tenant compte des interfaces disponibles, des vibrations et des conditions de pose.

Cordons pour liens de consolidation

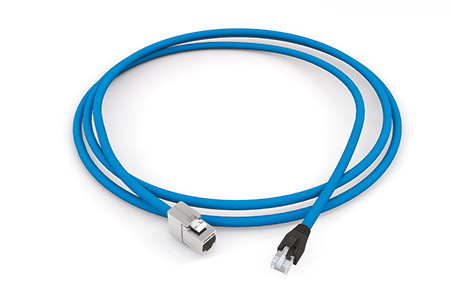

Les cordons pour liens de consolidation sont adaptés aux architectures comportant un point de consolidation entre le câblage horizontal et la zone de travail. Ils apportent davantage de souplesse dans les bureaux modulaires, les plateaux tertiaires réaménageables et les installations évolutives.

Cordons vidéo, USB et applicatifs

Les cordons vidéo HDMI et VGA, les cordons USB et les cordons applicatifs répondent à des besoins de liaison spécifiques : audiovisuel, téléphonie, raccordement d’équipements ou intégration en baie. Ils complètent l’infrastructure de câblage structurée dans les salles de réunion, les locaux techniques ou les environnements audiovisuels.

Quelle catégorie de cordon RJ45 choisir ?

Le choix de la catégorie dépend de l’infrastructure existante et du débit attendu. Un cordon de brassage doit être au moins compatible avec la catégorie du lien permanent ; il ne doit pas dégrader les performances globales du canal.

• Cordon catégorie 5e : adapté aux usages réseau courants, à la téléphonie IP et aux infrastructures existantes.
• Cordon catégorie 6 : adapté aux réseaux Gigabit Ethernet dans les environnements tertiaires.
• Cordon catégorie 6A : recommandé pour les réseaux 10 Gigabit Ethernet et les projets nécessitant une meilleure pérennité.

Pour raccorder un panneau Cat 6A à un switch, il est recommandé de choisir un cordon de brassage Cat 6A. L’installation d’un cordon de catégorie inférieure peut créer un point faible, notamment sur les applications à haut débit ou les équipements alimentés en PoE.

Guide de choix rapide des cordons de brassage

• Baie réseau et switch : choisir un cordon RJ45 de faible longueur, adapté à la densité de brassage.
• Poste de travail : prévoir une longueur suffisante entre la prise et l’équipement, sans excédent inutile.
• Wi-Fi, caméra IP et téléphonie IP : vérifier la compatibilité de catégorie ainsi que les contraintes d’alimentation PoE.
• Environnement perturbé : privilégier un cordon blindé avec continuité de blindage.
• Automatisme industriel : sélectionner un cordon industriel RJ45 ou M12 selon l’interface de l’équipement.
• Baie dense : prévoir des cordons ultra slim Cat 6 UTP afin de faciliter l’organisation et la circulation de l’air.

Cordon blindé ou non blindé : quels critères de choix ?

Un cordon non blindé, de type U/UTP, convient aux environnements tertiaires peu exposés aux perturbations électromagnétiques. Souple, facile à manipuler et économique, il est généralement adapté aux usages bureautiques standards.

Un cordon RJ45 blindé est préférable lorsque le réseau est installé à proximité de sources de perturbations : moteurs, variateurs, tableaux électriques, machines, ateliers ou chemins de câbles mixtes. Il est également recommandé lorsque le câblage horizontal et les panneaux de brassage sont eux-mêmes blindés.

Assurer la continuité du blindage

Pour être efficace, le blindage doit être continu sur l’ensemble de la chaîne de liaison, depuis le câble jusqu’aux connecteurs, noyaux, panneaux de brassage et équipements concernés. Une mise à la terre adaptée est également nécessaire pour garantir une protection efficace contre les perturbations électromagnétiques.

Quelle longueur de cordon de brassage prévoir ?

Il est recommandé de choisir la longueur la plus courte compatible avec l’usage réel. Dans une baie réseau, des cordons trop longs gênent la circulation de l’air, compliquent le repérage et augmentent le risque d’erreur lors des interventions. À l’inverse, des cordons trop courts peuvent créer une traction sur les connecteurs et limiter l’accès aux équipements.

Dans les baies à forte densité, répartissez les longueurs selon la position des switches et utilisez des bagues de repérage pour identifier les services, VLAN, zones ou équipements. L’association avec une gestion de câbles adaptée dans les baies et coffrets améliore la lisibilité et la maintenabilité du brassage.

Quels autres cordons sont utiles dans une installation cuivre ?

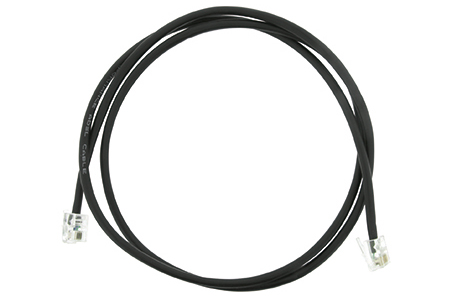

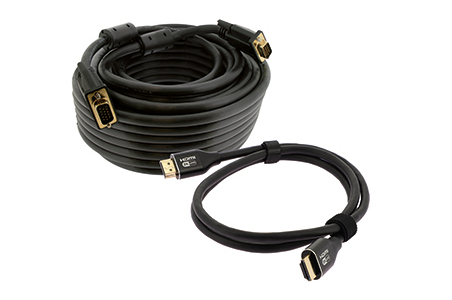

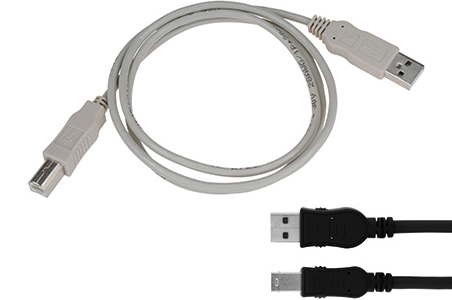

Les cordons vidéo HDMI et VGA facilitent le raccordement des écrans, équipements de visioconférence ou sources audiovisuelles. Les cordons USB servent à raccorder des équipements informatiques ou périphériques, tandis que les cordons applicatifs regroupent notamment les cordons croisés, téléphoniques une paire, RJ11/RJ45, RJ12 et TV/RJ45.

Ces références sont utiles en complément d’un réseau structuré, notamment dans les salles de réunion, les locaux techniques, les installations audiovisuelles et les projets de rénovation nécessitant le raccordement d’équipements spécifiques.

Quelles erreurs éviter lors du brassage réseau ?

Il convient d’éviter de mélanger les catégories sans vérifier les performances attendues, d’utiliser un cordon blindé dans une chaîne non cohérente ou de laisser des jarretières non repérées. Les cordons ne doivent pas être excessivement pliés et les passe-câbles ne doivent pas être surchargés.

En cas de doute sur une liaison, il est recommandé de contrôler le raccordement avec les testeurs disponibles dans la catégorie outillage et accessoires. Un diagnostic rapide permet d’identifier les défauts de brassage, les erreurs de raccordement ou les pertes de performance sur le lien.

Bonnes pratiques pour un brassage maintenable

Associez les cordons aux panneaux de brassage adaptés, aux noyaux RJ45 compatibles et aux câbles de même catégorie. Prévoyez le repérage des deux extrémités, une réserve de cordons de remplacement et une organisation claire des chemins de câbles.

Pour les projets mixtes, le réseau cuivre peut être complété par un système de câblage fibre optique sur les liaisons longues, les montantes de bâtiment ou les connexions nécessitant de très hauts débits.

Questions fréquentes sur les cordons de brassage

Qu’est-ce qu’un cordon de brassage ?

Un cordon de brassage est un câble équipé de connecteurs, utilisé pour relier un panneau de brassage à un switch, une prise RJ45 à un équipement ou deux équipements réseau entre eux.

Quelle catégorie de cordon choisir pour un réseau Gigabit ?

Un cordon Cat 6 est couramment adapté au Gigabit Ethernet. Il doit rester cohérent avec la catégorie du câblage permanent afin de préserver les performances globales du lien.

Pourquoi utiliser un cordon Cat 6A ?

Le Cat 6A est recommandé pour les réseaux 10 Gigabit Ethernet et les installations à pérenniser, notamment dans les environnements professionnels ayant des besoins importants en débit ou en alimentation PoE.

Faut-il choisir un cordon blindé ?

Oui, si l’environnement est soumis à des perturbations électromagnétiques ou si les câbles, noyaux RJ45 et panneaux de brassage sont blindés. Le blindage doit alors rester continu sur l’ensemble du lien.

Quelle longueur choisir dans une baie réseau ?

Choisissez la longueur minimale permettant un raccordement sans tension ni courbure excessive. Des cordons courts, organisés et repérés facilitent la maintenance de la baie réseau.

Quelle différence entre un cordon LAN et un cordon industriel ?

Le cordon LAN est destiné aux réseaux tertiaires courants. Le cordon industriel est conçu pour résister aux contraintes terrain, telles que les vibrations, les températures, les environnements techniques et les interfaces spécifiques comme le M12.

À quoi servent les bagues de repérage ?

Les bagues de repérage permettent d’identifier rapidement les cordons à l’aide d’une couleur ou d’un marquage. Elles réduisent les risques d’erreur lors des opérations de maintenance, de modification ou de dépannage.
