Raccordement

Le raccordement fibre optique regroupe les opérations et l’outillage nécessaires pour terminer, réparer ou raccorder un câble optique sur chantier. Pour un installateur réseau, cette étape conditionne la qualité du lien, la stabilité de la connexion et le temps passé à la recette.

Selon le projet, le raccordement peut s’effectuer avec un connecteur pré-fibré, un connecteur à coller et polir, un pigtail raccordé par épissure ou une solution préconnectorisée préparée en atelier.

Quels outils choisir pour le raccordement fibre optique ?

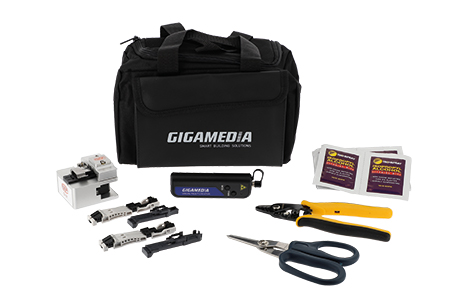

Kits de raccordement pour connecteurs pré-fibrés

Les kits de raccordement sont adaptés aux interventions rapides, à la maintenance et aux petits chantiers LAN ou FTTH. Ils permettent de préparer la fibre puis de poser un connecteur rapidement, sans déployer une chaîne complète de collage et de polissage.

Les kits XPFIT sont notamment conçus pour accompagner les connecteurs pré-fibrés XPFIT, comme un connecteur XPFIT SC/UPC monomode.

Cette solution est pertinente lorsqu’il faut remettre une liaison en service, terminer un câble dans un coffret ou raccorder une desserte terminale. Elle doit toutefois être utilisée avec un câble compatible, une coupe précise et un contrôle final du lien.

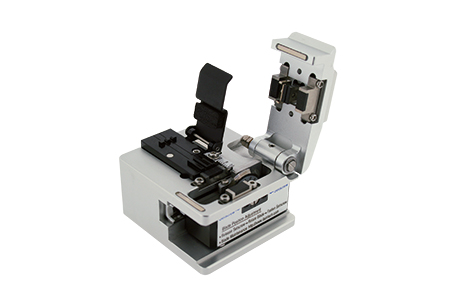

Cleavers : une coupe de fibre nette et régulière

Le cleaver fibre optique est un outil essentiel pour réaliser une coupe nette, plane et régulière avant raccordement ou épissure. Une coupe imprécise augmente le risque de pertes, de défauts de terminaison et de reprises sur chantier.

Le choix du cleaver dépend de la fréquence d’utilisation, du type de fibre traité et du niveau de précision attendu. Il est recommandé de le compléter avec les outils de préparation de la fibre, tels que les pinces à dénuder, outils de dégainage, ciseaux Kevlar et consommables adaptés.

En FTTH, la préparation est particulièrement importante pour les câbles abonnés et les câbles drop G657.

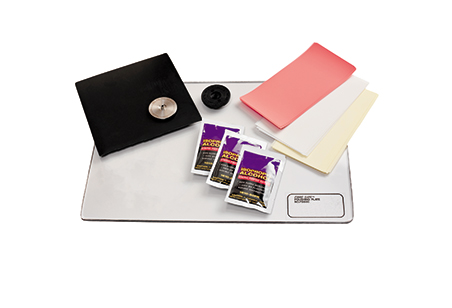

Kits de polissage et raccordement traditionnel

Les kits de polissage et les solutions de raccordement plus traditionnelles restent utiles pour les ateliers, les installations spécifiques ou la fabrication de cordons fibre sur mesure. Ils sont employés avec des connecteurs epoxy, en SC ou LC, selon l’architecture du réseau et le matériel de terminaison souhaité.

Cette méthode exige davantage de rigueur que la connectique pré-polie : préparation du câble, collage, polymérisation, polissage et inspection doivent être réalisés avec précision. Elle reste pertinente lorsque le technicien dispose du savoir-faire, de l’environnement et du temps nécessaires.

Comment choisir sa méthode de raccordement fibre ?

Pour une intervention rapide : connecteur pré-fibré

Un kit XPFIT associé à un connecteur pré-fibré est souvent la solution la plus adaptée pour la maintenance ou les petits raccordements sur site. Cette méthode convient notamment aux réseaux monomodes, à certaines installations FTTH et aux extensions locales.

Pour une terminaison en tiroir : pigtail et épissure

Dans une baie ou un local technique, la solution la plus propre consiste généralement à raccorder le câble à des pigtails par épissure, puis à les intégrer dans un tiroir optique.

Un pigtail LC OS2 convient aux architectures monomodes, tandis qu’un pigtail SC OM4 répond aux besoins des réseaux multimodes. En FTTH, un pigtail SC/APC G657 est cohérent avec les PTO et les cordons abonnés.

Pour une fabrication spécifique : connecteurs epoxy

Les connecteurs epoxy sont à privilégier pour des montages maîtrisés, notamment pour la fabrication de cordons sur mesure. Ils nécessitent un outillage de raccordement complet ainsi qu’une procédure de contrôle rigoureuse.

Guide de choix pour le raccordement fibre optique

Pour constituer un kit terrain polyvalent, il est recommandé d’associer un FOKITPREP, un cleaver fibre optique, un kit de nettoyage et un localisateur de défaut VFL pour contrôler visuellement la continuité du lien.

• Pour un raccordement rapide : prévoir des connecteurs pré-fibrés compatibles avec le câble et l’application.
• Pour une terminaison en baie : prévoir des pigtails, raccords, protections d’épissure et un tiroir équipé d’une cassette de lovage.
• Pour une fabrication ou une réparation spécifique : utiliser une solution epoxy avec un kit de polissage et des outils d’inspection adaptés.
• Pour la recette : prévoir les outils de nettoyage et de contrôle nécessaires avant la mise en service.

Questions fréquentes sur le raccordement fibre optique

Quel outillage faut-il pour raccorder une fibre ?

Il faut prévoir un kit de préparation, un cleaver, un outil de nettoyage, des connecteurs ou pigtails adaptés, ainsi qu’un moyen de contrôle comme un localisateur de défaut VFL.

Quand utiliser un connecteur pré-fibré ?

Le connecteur pré-fibré est particulièrement adapté aux interventions rapides, aux réparations et aux terminaisons terrain ne nécessitant pas d’épissurage.

À quoi sert un cleaver ?

Le cleaver sert à couper la fibre avec une grande précision avant le raccordement ou l’épissure. Une coupe propre est indispensable pour limiter les pertes optiques.

Pigtail ou connecteur direct : que choisir ?

Le pigtail épissé est généralement préférable dans un tiroir ou un coffret optique. Le connecteur direct est plus pratique pour une intervention rapide, une réparation ou une terminaison locale.

Le nettoyage est-il nécessaire avant raccordement ?

Oui. Une ferrule ou une fibre polluée peut générer des pertes, des défauts de transmission et compromettre la recette de la liaison optique.

Peut-on raccorder une fibre FTTH avec le même outillage qu’un réseau LAN ?

Une partie de l’outillage est commune, notamment pour la préparation, la coupe, le nettoyage et le contrôle. Toutefois, la connectique, le câble G657, le format SC/APC et les supports FTTH doivent être adaptés aux contraintes du chantier.
