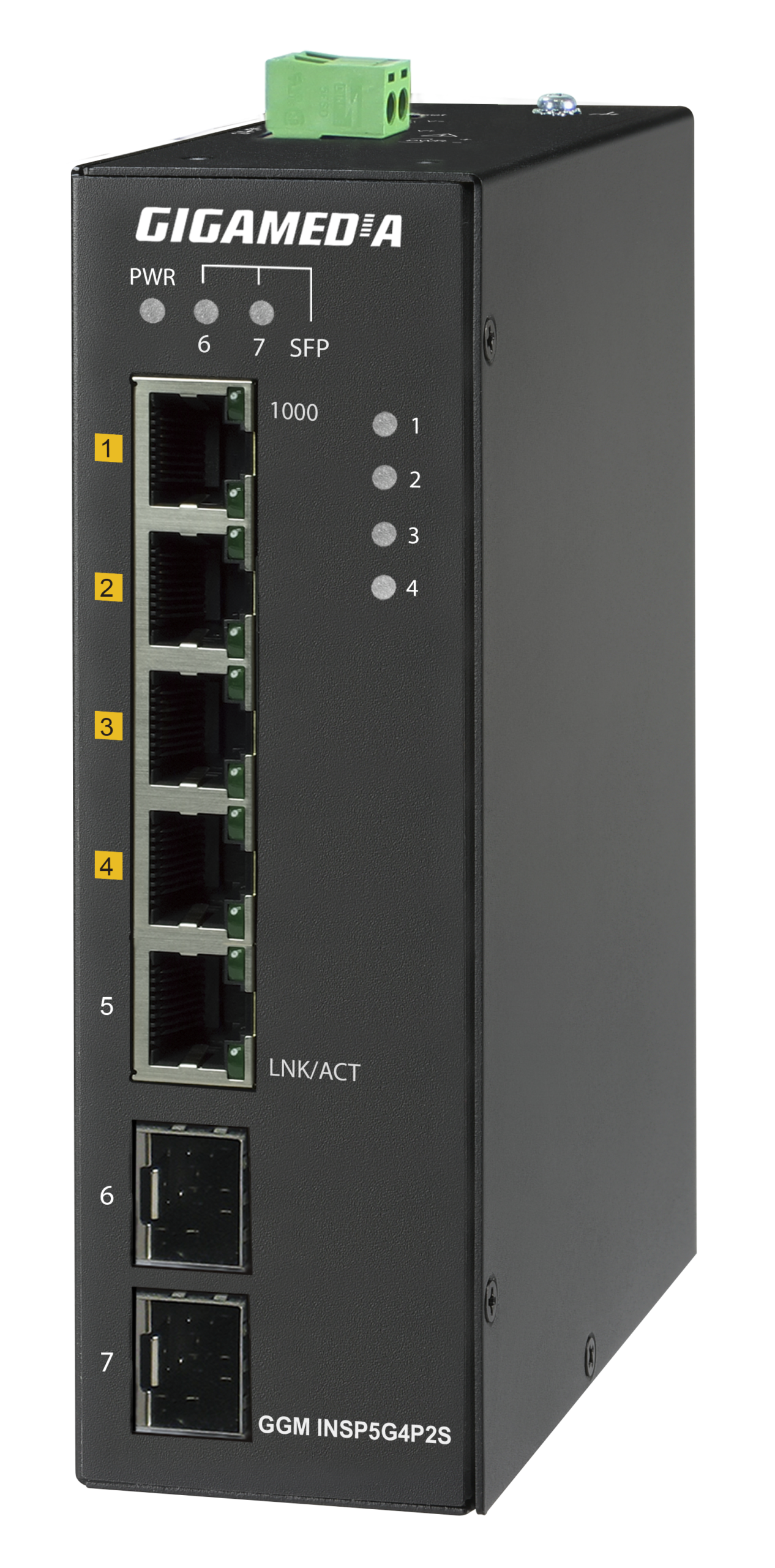

GGM INSP5G4P2S

Switch Industriel non-manageable RAIL DIN 5 ports GE dont 4-PoE+ (120W) + 2 SFP

Le GGM INSP5G4P2S est un commutateur PoE+ non manageable avec 5 ports Gigabit RJ45 - dont 4 ports PoE+, complété de 2 ports SFP, conçu pour des applications simples de surveillance et de points d'accès Internet plug & play.
Ce commutateur PoE+ réduit les coûts en éliminant le besoin de plusieurs prises de courant pour alimenter chaque appareil alimenté (PD) à des distances allant jusqu'à 100 mètres.
Tous les ports PSE (Power Sourcing Equipment) et LAN utilisent la technologie d'auto-négociation pour découvrir les appareils compatibles sans nécessiter d'installation supplémentaire.

Le GGM INSP5G4P2S utilise la qualité de service basée sur le port pour donner la priorité au trafic sur un port, utilise le VLAN Passthru pour un transfert continu de paquets et utilise la qualité de service industrielle pour donner la priorité aux paquets Ethernet/IP, PROFINET et GOOSE. L'appareil peut être découvert par des systèmes de surveillance à l'aide du protocole LLDP, pour visualiser le commutateur dans une topologie du réseau.

Conçu pour fonctionner dans des environnements intérieurs contraints, il est doté d'un boîtier métallique IP30 pour le protéger de l'environnement, et fonctionne à des températures allant de -20°C~60°C. La large gamme de puissance d'entrée de 24V à 57V permet au GGM INP5G4P2S de fonctionner dans des environnements industriels et d'autres applications de sécurité commerciales/résidentielles sans qu'il soit nécessaire d'installer une prise de courant supplémentaire. L'appareil dispose de deux méthodes d'entrée d'alimentation, un bornier à 2 broches et un mini-DIN à 4 broches qui se fixe fermement à l'appareil afin d'éviter qu'il ne se déconnecte en cas de fortes vibrations.

Composants robustes conçus pour les environnements industriels difficiles
Installation rapide et pratique avec auto-négociation
Empêche la perte de paquets grâce à la fonction VLAN Passthru
QoS industrielle (EIP (EtherNet/IP), PROFINET et paquets GOOSE, priorité par port, balise 802.1p
Applications PoE : Vidéosurveillance et points d'accès sans fil

Produit	Switch non-manageable PoE+

Matériel

CPU	N/A
Boîtier	Aluminium
Type de montage	RAIL DIN
Grade IP	IP30
MTBF (H)	754136

Standards

IEEE 802.3 10BASE-T Ethernet	Oui
IEEE 802.3u 100BASE-TX Fast Ethernet	Oui
IEEE 802.3ab 1000BASE-T Gigabit Ethernet	Oui
IEEE 802.3u 100BASE-FX 100 Mbps over fiber optic	Oui
IEEE 802.3z 1000BASE-X 1 Gbps over fiber optic	Oui
IEEE 802.3ae 10 Gigabit Ethernet	Non
IEEE 802.3bz 2.5 & 5 Gigabit Ethernet	Non
IEEE 802.3 NWay auto-negotiation	Oui
IEEE 802.3x Flow Control	Oui
IEEE 802.3az Energy-Efficient Ethernet (EEE)	Non

Configuration des Ports

Port RJ45 10M/100M/1G	5
Port SFP 100M/1G	2
Empilage Physique (Stack)	Non
Type de port Console	Aucun

Fonctions PoE

IEEE802.3at (PoE+ 30W)	Oui
IEEE802.3af (PoE 15.4W)	Oui
UPoE(60W)	Non
IEEE802.3bt (PoE+ 90W)	Non
Long Range PoE (250m)	Non
Nb de ports PoE	4
Puissance PoE disponible (Budget PoE) (W)	120

Performance Matérielle

Mode de Transmission	Store and Forward
Bande passante de commutation (Gbps)	14
Taux de transfert des paquets (Mpps)	10.4
Adresses MAC (K)	8
Jumbo Frames (Bytes)	9216

Spécification Environnementale

Température de fonctionnement (°C)	-10 - 60
Humidité de fonctionnement (% - sans condensation)	5 - 95
Température de stockage (°C)	-40 - 85
Humidité de stockage (% - sans condensation)	5 - 95
Dissipation de chaleur - Veille (BTU/H)	47.74
Dissipation de chaleur - Charge maximale (BTU/H)	456.94
Fonctionnalités Green (802.3az) - Économie d'énergie en fonction de l'état du lien	Non
Fonctionnalités Green (802.3az) - Économie d'énergie selon la longueur du câble	Non
Fonctionnalités Green (802.3az) - Temporisation PoE	Non
Fonctionnalités Green (802.3az) - Économie d'énergie par extinction des LEDs	Non
Fonctionnalités Green (802.3az) - Économie d'énergie par extinction des ports	Non
Fonctionnalités Green (802.3az) - Économie d'énergie par l'hibernation du système	Non

Spécification Mécanique

Dimensions produit nu - sans carton - Largeur (mm)	50
Dimensions produit nu - sans carton - Hauteur (mm)	160
Dimensions produit nu - sans carton - Profondeur (mm)	120
Poids produit nu - sans carton (g)	780
Ventilateurs - Sans ventilateur	Oui

Alimentation

Alimentation électrique intégrée	Non
Entrée AC (V)	24 - 57
Entrée DC (V)	24 - 57
Double Entrée - Alimentation redondante	Non
Consommation électrique - Veille (W)	14
Consommation électrique - Charge maximale (W)	134
Protection contre l'inversion de polarité	Oui
Protection contre les surtensions	Oui

Certifications

EMI - FCC Part 15	Oui
EMI - EN 55011	Oui
EMI - EN 55032	Oui
EMI - EN 61000-6-4	Oui
EMS - EN 55024	Oui
EMS - EN 61000-6-2	Oui
EMS - EN 61000-4-2 (ESD)	Oui
EMS - EN 61000-4-3 (RS)	Oui
EMS - EN 61000-4-4 (Burst)	Oui
EMS - EN 61000-4-5 (for RJ45 Port, Surge 6KV)	Oui
EMS - EN 61000-4-6 (CS)	Oui
EMS - EN 61000-4-8 (PFMF)	Oui
IEC 60068-2-27 - Protection contre les chocs	Oui
IEC 60068-2-32 - Protection contre les chutes	Oui
IEC 60068-2-6 -Protection contre les vibrations	Oui
Standards ferroviaires - EN 50155	Non
Standards ferroviaires - EN 50121-4	Non
Sous-station électrique - IEEE1613	Non
Sous-station électrique - IEC61850-3	Non
Standards marins - DNV-CS-0339	2016 : Non
Standards marins - DNV-RU-SHIP-Pt4Ch9	2018 : Non
Standards marins - IEC-60945, IACS E10 (Rev.6 2014)	Non
Standards marins - Certification LR - catégorie environnementale ENV1, ENV2 et ENV3	Non

Fonctionnalités Premium

LLDP Filter	Oui
VLAN Passthru	Oui
Port Priority (P1)	Oui
802,1p/Tag QoS	Oui
EIP QoS (via TCP/UDP)	Oui
PROFINET QoS (via VLAN 10)	Oui
GOOSE QoS (via Ether-type)	Oui

Caractéristiques ETIM

Ethernet	Oui
Nombre de ports RJ45 10/100/1000 Mbit/s	5
Nombre de ports Mini GBIC 100/1 000 Mbit/s	2
Power over Ethernet (PoE)	802.3 at (PoE+)
Nombre de ports PoE	4
Puissance max. PoE	120 W
Puissance absorbée max.	134 W
Alimentation électrique redondante	Oui
Mode de pose	profilé chapeau
Couche 2	Non
Couche 3	Non
Gérable	Non
Indice de protection (IP)	IP30
Hauteur	160 mm
Largeur	50 mm
Profondeur	132.71 mm
Compatible avec Grade2TV selon XP-C 90-483	Non
Compatible avec Grade3TV selon XP-C 90-483	Non
