GGM C6AUF2X4ZHT5

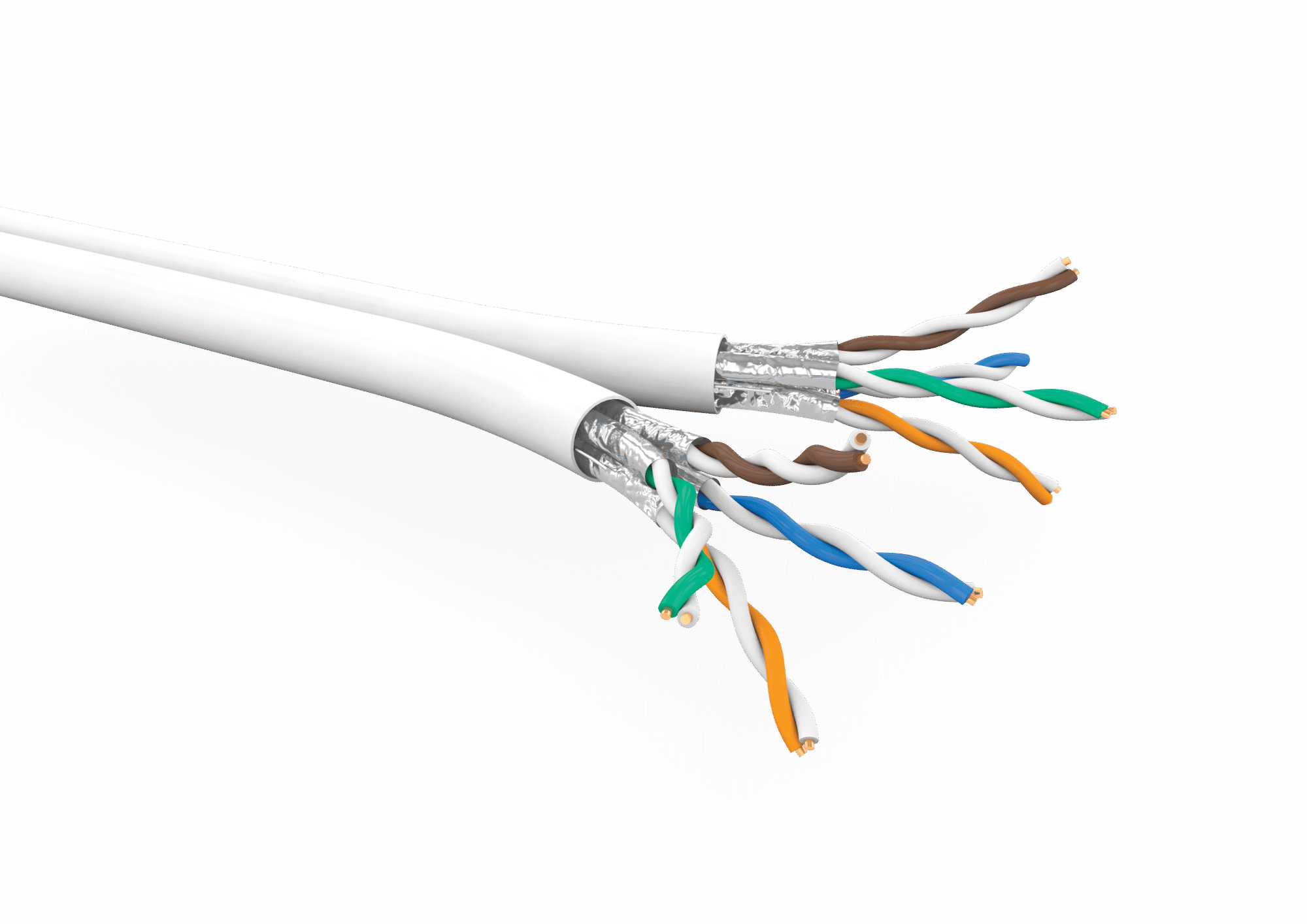

Câble CAT6A 2X4 paires AWG23 U/FTP LSOH Dca, Blanc (touret de 500 m)

Grâce à la maîtrise des différents procédés de fabrication, le câble GIGAMEDIA CAT6A est conçu pour dépasser les spécifications de la classe Ea (Catégorie 6A) et est certifié par un laboratoire indépendant (3P). Associé aux connecteurs GIGAMEDIA CAT6A, vous disposez d'une solution haute performance et haute technologie sur paires torsadées compatible avec des applications nécessitant le 10 Gigabit Ethernet. Ce câble est blindé par paire afin d'optimiser les performances du NEXT. Ses performances sont aujourd'hui testées jusqu'à 550 MHz afin d'assurer une bande passante optimale.

Applications	IEEE802.3 : 10GBase-T, 5GBase-T, 2.5GBase-T, 1000Base-T, 100Base-Tx, 10Base-T, IEEE 802.3af/at/bt (PoE/PoE+/4PPoE)
Blindage	U/FTP
Catégorie	6A
Normes	ANSI/TIA-568.2-D ; EN 50173 ; ISO/IEC 11801
Gamme de fréquence	De 0 à 550 MHz
Impédance	100
Jauge (AWG)	23
Nature du conducteur	Cuivre monobrin
Nombre de paires	2X4
Type de gaine	LSOH
Couleur de gaine	Blanc
RAL Gaine	RAL 9003
Diamètre de gaine extérieure (mm)	7.4
NVP (%)	80
Comportement au feu	EN 13501-6 : Dca - s2,d2,a1; EN 50575; EN 50399; EN 60332-3
Diamètre d'isolant (mm)	1.4
Nature de l'isolant	polyéthylène
Marking	GIGAMEDIA EN 50173 CAT6A U/FTP LSZH -C6AUF2X4ZH -TP027A ? Dca s2 d2 a1 NVP 80% 2X4PAIR 23 AWG [lot n°] XXXXXX m
Conditionnement	Touret de 500m
Type de câble	U/FTP
Duplex	Oui
Matériau du conducteur	cuivre
Surface du conducteur	nu
Diamètre du conducteur	0.55 mm
Taille AWG	23
Classe du conducteur	classe 1 - âme massive
Nombre de conducteurs	16
Nombre d'éléments de câblage	8
Elément de câblage	pairs
Isolation des fils	autre
Spécification de l'isolation principale	polyéthylène (PE)
Marquage des conducteurs selon CENELEC HD 308 S2	Non
Marquage du conducteur	couleur
Blindage sur élément de câblage	feuille
Câblage	autre
Blindage sur câblage	feuille
Câble longitudinal avec blocage d'eau	Non
Câble radial avec blocage d'eau	Non
Convient pour une installation dans le sol	Non
Type d'installation souterraine autorisé	autre
Gaine de protection	autre
Matériau de la gaine	autre
Spécification du matériau gaine externe	autre
Armature/ferraillage	sans
Géométrie du câble	rond
Retardateur de flamme selon IEC 60332-1-2	Oui
Retardateur de flamme selon IEC 60332-3-22 (Cat A)	Non
Retardateur de flamme selon IEC 60332-3-23 (Cat B)	Non
Retardateur de flamme selon IEC 60332-3-24 (Cat C)	Non
Retardateur de flamme selon IEC 60332-3-25 (Cat D)	Oui
A faible dégagement de fumée selon IEC 61034-2	Oui
Sans halogène selon IEC 60754-2	Oui
Classe de réaction au feu selon EN 13501-6	Dca
Classe de production de fumée selon EN 13501-6	s2
Classe de gouttelettes/particules enflammées selon EN 13501-6	d2
Classe de production d'acide selon EN 13501-6	a1
Résistant à l'huile selon IEC 60811-404	Non
Diamètre externe approx.	7.3 mm
Rayon de courbure min. admis, application mobile/libre mouvement	30 mm
Rayon de courbure min. admis, application stationnaire/installation permanente	60 mm
Température extérieure admissible du câble, en mouvement	00 - 50
Température extérieure admissible du câble, fixe	-20 - 60
Valeur NVP	80 %
Résistant aux UV	Non
Certifié pour utilisation nautique/maritime	Non
Classe de séparation selon EN 50174-2	C
Convient comme câble téléphonique	Non
Convient comme câble données informatiques	Oui
Convient comme câble de signalisation	Non
Convient comme câble pour alarme de sécurité	Non
Fil auxiliaire	Oui
Avec corde d'arrachage	Non
Impédance caractéristique	100 Ohm
Avec protection contre les rongeurs	Non
Compatible avec Grade2TV selon XP-C 90-483	Non
Compatible avec Grade3TV selon XP-C 90-483	Non
