GGM C5EF4PZHT5

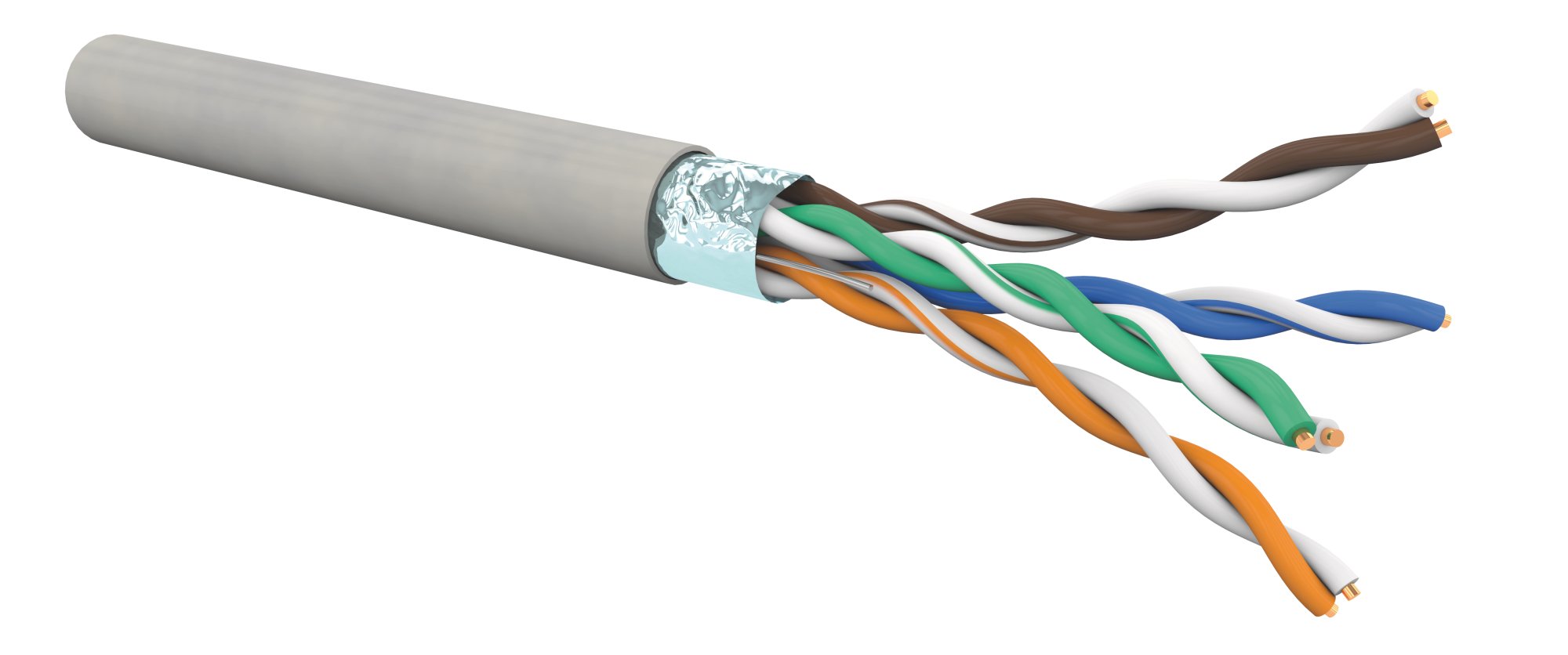

Câble CAT5e 4 paires F/UTP LSOH Eca, Gris (touret de 500 m)

Les câbles GIGAMEDIA CAT5e sont des câbles de performances supérieures aux exigences des standards tels que EIA/TIA, ISO, EN, ... Ces câbles sont destinés aux réseaux locaux informatiques pour des liaisons capillaires. Ces câbles permettent l'utilisation des protocoles supportés par la classe D et jusqu'au Gigabit Ethernet. Ils sont utilisés dans la transmission de signaux numériques et analogiques pour la voix, la transmission de données et des liaisons vidéos. Plusieurs conditionnements sont proposés afin de répondre aux différents besoins d'installation (existe en version 4 paires et 2x4 paires).

Les câbles GIGAMEDIA CAT5e sont des câbles de performances supérieures aux exigences des standards tels que EIA/TIA, ISO, EN, ... Ces câbles sont destinés aux réseaux locaux informatiques pour des liaisons capillaires. Ces câbles permettent l'utilisation des protocoles supportés par la classe D et jusqu'au Gigabit Ethernet.
Ils sont utilisés dans la transmission de signaux numériques et analogiques pour la voix, la transmission de données et des liaisons vidéos.
Plusieurs conditionnements sont proposés afin de répondre aux différents besoins d'installation (existe en version 4 paires et 2x4 paires).

Caractéristiques Produit

Applications	IEEE802.3 : 2.5GBase-T, 1000Base-T, 100Base-Tx, 10Base-T, IEEE 802.3af/at/bt (PoE/PoE+/4PPoE)
Blindage	F/UTP
Catégorie	5E
Normes	ANSI/TIA-568-C.2 ; EN 50173 ; ISO/IEC 11801
Gamme de fréquence	De 0 à 100 MHz
Impédance	100
Jauge (AWG)	24
Nature du conducteur	Conducteur cuivre monobrin en organisation par paire
Nombre de paires	1X4

Caractéristiques Article

Type de gaine	LSOH
Couleur de gaine	Gris
RAL Gaine	RAL 7035
Diamètre de gaine extérieure (mm)	5.8
NVP (%)	78
Comportement au feu	Eca
Diamètre d'isolant (mm)	0.95
Nature de l'isolant	Polyéthylène
Marking	GIGAMEDIA EN 50173 CAT5E F/UTP LSZH C5EF4PZH -TP001A ? Eca NVP 69% 4PAIR 24 AWG [Q 02 A] ? [Meter Mark]
Conditionnement	Touret de 500m

Caractéristiques ETIM 9

Type de câble	F/UTP
Duplex	Non
Matériau du conducteur	cuivre
Surface du conducteur	nu
Diamètre du conducteur	0.51 mm
Section nominale du conducteur	0.203 mm²
Taille AWG	24
Classe du conducteur	classe 1 - âme massive
Nombre de conducteurs	8
Nombre d'éléments de câblage	4
Elément de câblage	pairs
Isolation des fils	autre
Spécification de l'isolation principale	polyéthylène (PE)
Marquage des conducteurs selon CENELEC HD 308 S2	Non
Marquage du conducteur	couleur
Blindage sur élément de câblage	sans
Câblage	autre
Blindage sur câblage	feuille
Câble longitudinal avec blocage d'eau	Non
Câble radial avec blocage d'eau	Non
Convient pour une installation dans le sol	Non
Type d'installation souterraine autorisé	tube d'installation pour mise à la terre
Armature/ferraillage	sans
Géométrie du câble	rond
Retardateur de flamme selon IEC 60332-1-2	Oui
Retardateur de flamme selon IEC 60332-3-22 (Cat A)	Non
Retardateur de flamme selon IEC 60332-3-23 (Cat B)	Non
Retardateur de flamme selon IEC 60332-3-24 (Cat C)	Non
Retardateur de flamme selon IEC 60332-3-25 (Cat D)	Non
A faible dégagement de fumée selon IEC 61034-2	Oui
Classe de réaction au feu selon EN 13501-6	Eca
Classe de production de fumée selon EN 13501-6	sans
Classe de gouttelettes/particules enflammées selon EN 13501-6	sans
Classe de production d'acide selon EN 13501-6	sans
Résistant à l'huile selon IEC 60811-404	Non
Diamètre externe approx.	5.8 mm
Température extérieure admissible du câble, en mouvement	00 - 50
Température extérieure admissible du câble, fixe	-20 - 60
Valeur NVP	78 %
Résistant aux UV	Non
Certifié pour utilisation nautique/maritime	Non
Classe de séparation selon EN 50174-2	C
Convient comme câble téléphonique	Non
Convient comme câble données informatiques	Oui
Convient comme câble de signalisation	Non
Convient comme câble pour alarme de sécurité	Non
Fil auxiliaire	Oui
Avec corde d'arrachage	Oui
Impédance caractéristique	100 Ohm
Avec protection contre les rongeurs	Non
Compatible avec Grade2TV selon XP-C 90-483	Non
Compatible avec Grade3TV selon XP-C 90-483	Non
